Министерство образования Республики Беларусь
Министерство образования и науки Российской Федерации
Межгосударственное образовательное учреждение
высшего образования
“Белорусско-Российский университет”
Кафедра «Техническая эксплуатация автомобилей»
Курсовой проект по дисциплине «Детали машин»
На тему: «Привод винтового конвейера»
Могилев 2020
Исходные данные к расчёту следующие:
Срок службы редуктора - 8 лет;
Крутящий момент Т3 = 2200 Н∙м;
Частота вращения n3 = 10 мин-1.
В работе выполнен подбор двигателя и определение частот вращения и крутящих моментов на всех валах привода. Эти данные являются исходными данными для дальнейших проектных расчетов передач привода. Далее рассчитаны передачи и валы редуктора, выполнен: тепловой расчет редуктора, подбор подшипников для валов привода, расчет шпоночных соединений привода.

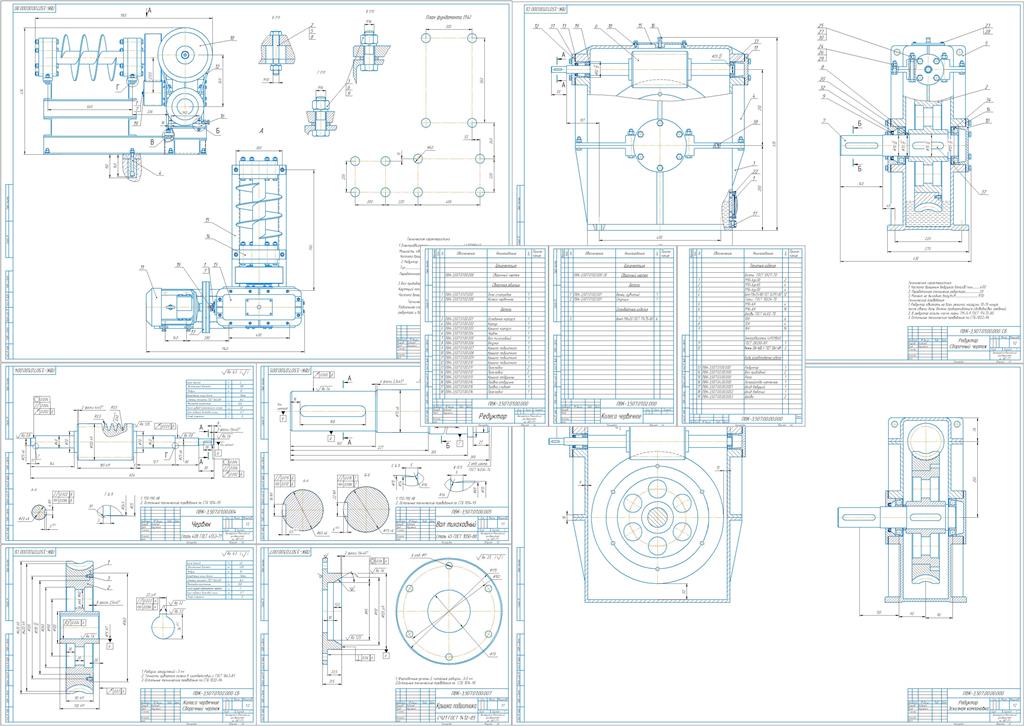

Графическая часть содержит: общий вид привода, сборочный чертеж и компоновку редуктора, деталировку.
Содержание
1. Энергокинематический расчёт привода
1.1 Подбор электродвигателя
1.2 Определение основных энергокинематических параметров
2. Расчет червячной передачи
2.1 Проектный расчет передачи
2.2 Проверочный расчет червячной передачи
2.3 Тепловой расчет редуктора
3. Проектный расчет открытой передачи
3.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатых колес.
3.2 Проектный расчёт открытой передачи
3.3 Проверочный расчет открытой передачи
4. Расчет ременной передачи
5 . Проектный расчёт валов привода.
6. Проверочный расчёт тихоходного вала на усталостную выносливость
7. Подбор подшипников для валов привода
7.1 Предварительный выбор подшипников и его обоснование
7.2 Проверочный расчёт подшипника
8. Выбор и расчёт шпоночных соединений привода
9. Выбор соединительных муфт
10. Обоснование и выбор смазочных материалов
Заключение
Список использованных источников
