Казанский национальный исследовательский технический университет имени А.Н. Туполева
Институт авиации, наземного транспорта и энергетики(ИАНТЭ)
Кафедра Машиностроения и Инженерной Графики
Курсовой проект по дисциплине «Детали машин»
На тему: «Проектирование соосного редуктора»
Казань 2018
Исходные данные: мощность Nэд= 3,0 [кВт] частота вращения nдв= 1435 [об/мин]
1-Электродвигатель асинхронный на лапах (исполнение IM 1081);
2-Муфта упругая втулочно-пальцевая с цилиндрическим отверстием для коротких концов валов по ГОСТ 12080-66;
3- Редуктор соосный с неразветвленным потоком мощности;
4- Открытая передача;
5- Звездочка привода цепи конвейера;
В1- Вал 1- быстроходный входной;
В2- Вал 2 - промежуточный;
В3- Вал 3 – вал выходной тихоходный;
БП- Быстроходная передача, цилиндрическая косозубая;
ТП – Тихоходная передача, цилиндрическая прямозубая;
ОП- Открытая передача , коническая прямозубая;
ПП- Пара подшипников качения.
В ходе выполнения данного курсового проекта проектируется привод ленточного конвейера с детальной разработкой прямозубого цилиндрического двухступенчатого соосного редуктора, выполненного по условиям удобства смазки.
В ходе выполнения курсового проекта подбирается электродвигатель, выполняется кинематический расчет привода, расчет двух цилиндрических зубчатых передач, расчет конструктивных размеров корпуса, подбираются шпонки и проводятся соответствующие расчеты на прочность и выносливость, проводится уточненный расчет валов, выбирается сорт масла для смазки редуктора.

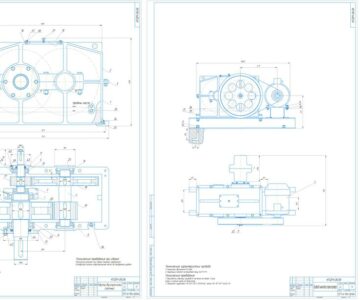

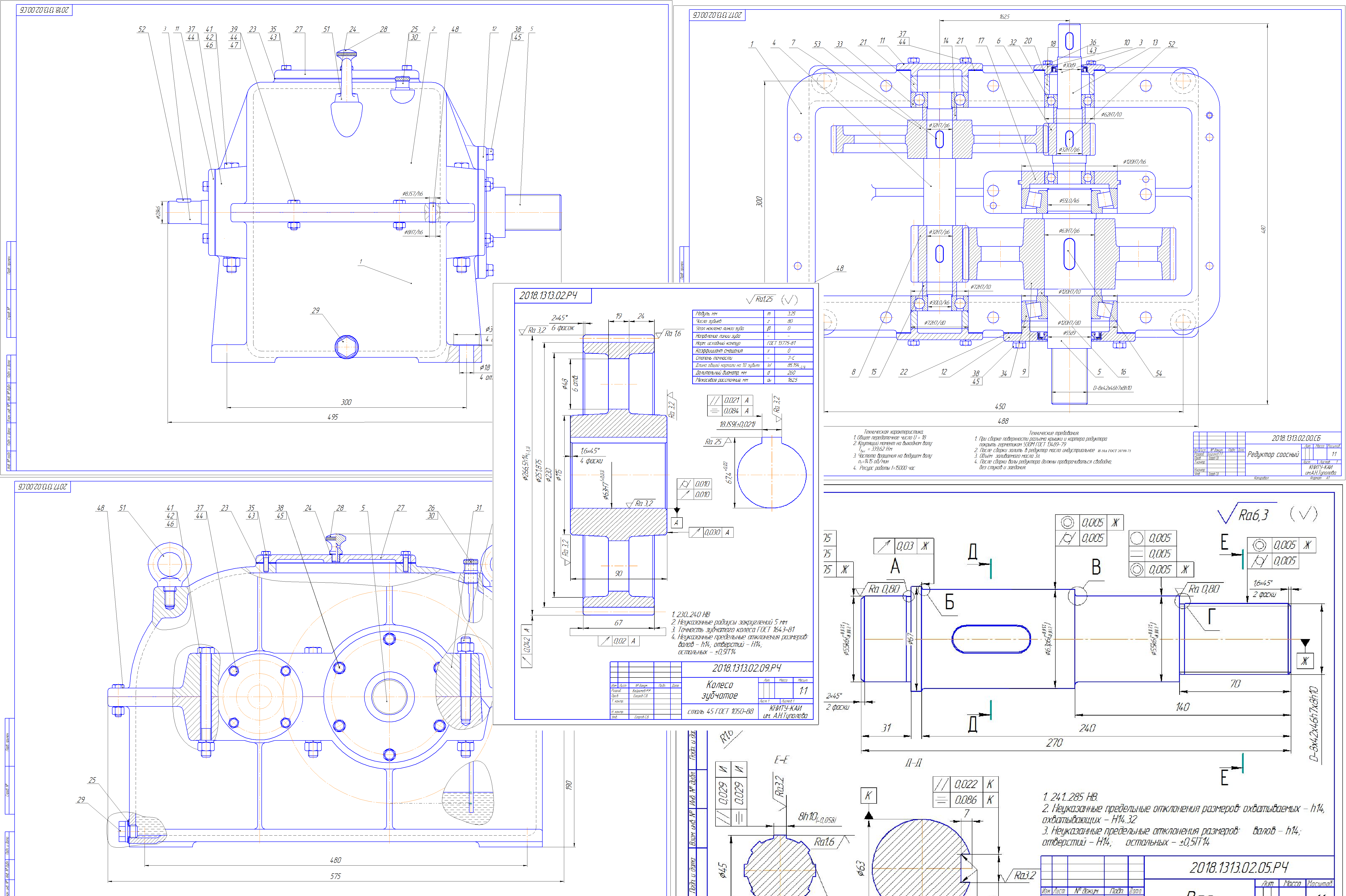

Редуктор конструируется и вычерчивается на листе формата А1 в соответствии с ГОСТом.
Данный редуктор предназначен для эксплуатации в умеренных условиях.
Содержание
ВВЕДЕНИЕ
1.КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАССЧЕТ ПРИВОДА И ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ
2.РАСЧЕТ МЕХАНИЧЕСКИХ ПЕРЕДАЧ
3.РАСЧЕТ ВАЛОВ
4. КОНСТРУИРОВАНИЕ ОПОР ВАЛОВ ЗУБЧАТЫХ ПЕРЕДАЧ
5. КОНСТРУИРОВАНИЕ КОРПУСНЫХ ДЕТАЛЕЙ, КРЫШЕК И ДРУГИХ ЧАСТЕЙ РЕДУКТОРА
6. РАСЧЕТ НА ОПРОКИДЫВАЮЩИЙ МОМЕНТ.
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ
