Проектирование зубчатой пары колесо-рейка и анализ ее контактной прочности

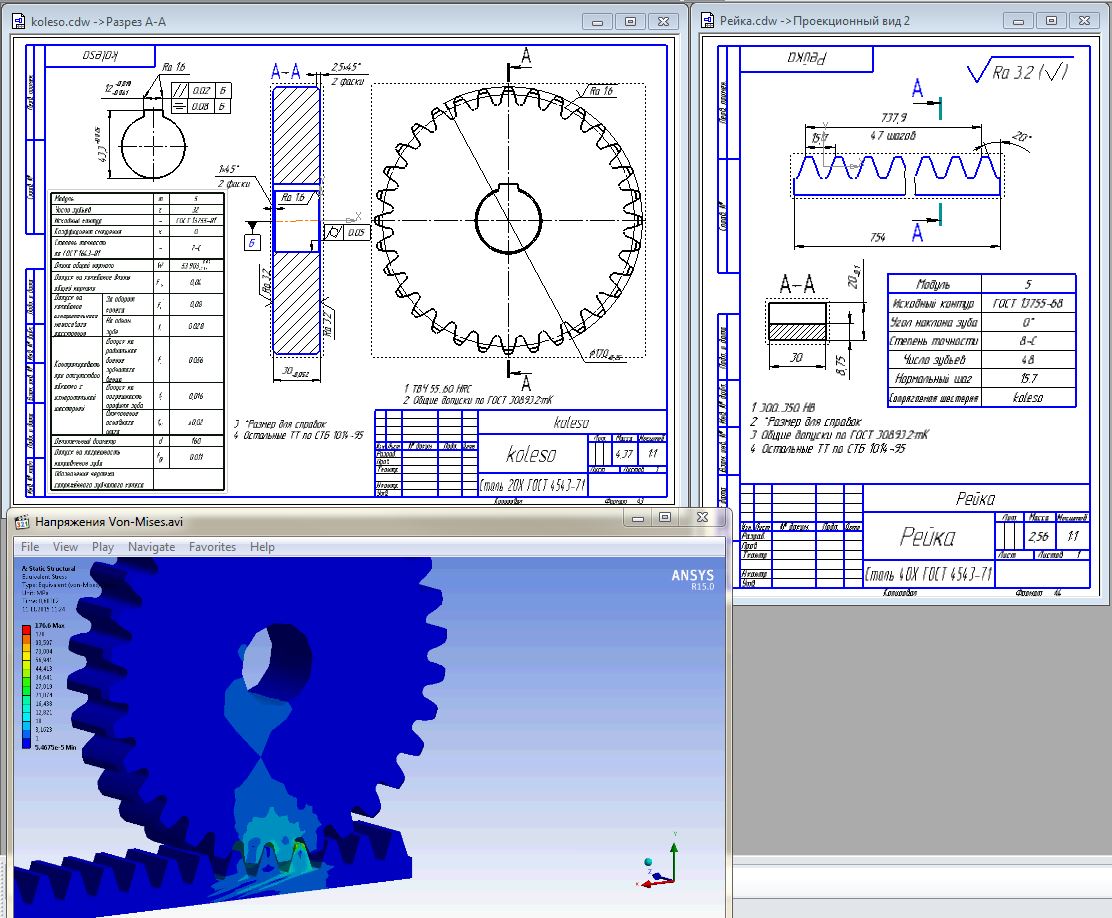

Разработана зубчатая пара колесо-рейка для привода механизма загрузки. Приложены 3D модели деталей (Компас), а так же их чертежи. Помимо этого, добавлен файл расчета работы данной пары в ANSYS Workbench 15. Результаты расчета, а также и полное его описание для экономии трафика сведены в архив ANSYS .wbpz. Разархивировать его можно из главного окна workbench посредством команды restore archive. Если программного пакета Ansys нет на вашем компьютере, можно посмотреть видеофайл полученного результата (заархивирован .rar для экономии места).

Состав: 3D детали, полная расчетная матмодель ANSYS Workbench (pre-) Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование зубчатой пары колесо-рейка и анализ ее контактной прочности

koleso.cdw
koleso.m3d
reika.m3d
Reika__RASCHET.wbpz
Напряжения Von-Mises.avi
Рейка.cdw
