Расчет и проектирование привода ленточного конвейера

Омский Государственный Технический университет
Кафедра "Машиноведение"
Курсовой проект по дисциплине "Детали машин"
на тему "Расчет и проектирование привода цепного конвейера"
Омск 2015

Исходные данные
1. Окружное усилие на звездочке, Ft, кН 6,5
2. Скорость цепи конвейера, V, м/с 0,9
3. Шаг цепи по ГОСТ 588-81, Р , мм 125
4. Число зубьев ведущей звездочки, Z, 8
5. Высота установки ведущего вала, Н, мм 500
6. Установочный размер ИМ, L, мм 400

Содержание Задание на проектирование
1. Предварительный расчет привода
2. Конструирование и расчет исполнительного механизма
3. Конструирование подшипникового узла
4 Подбор муфт
5 Конструирование звездочки
6 Расчет вала
7 Расчет подшипников
8 Расчет шпоночных соединений
9 Расчет болтов
10 Конструирование рамы
Список используемой литературы.

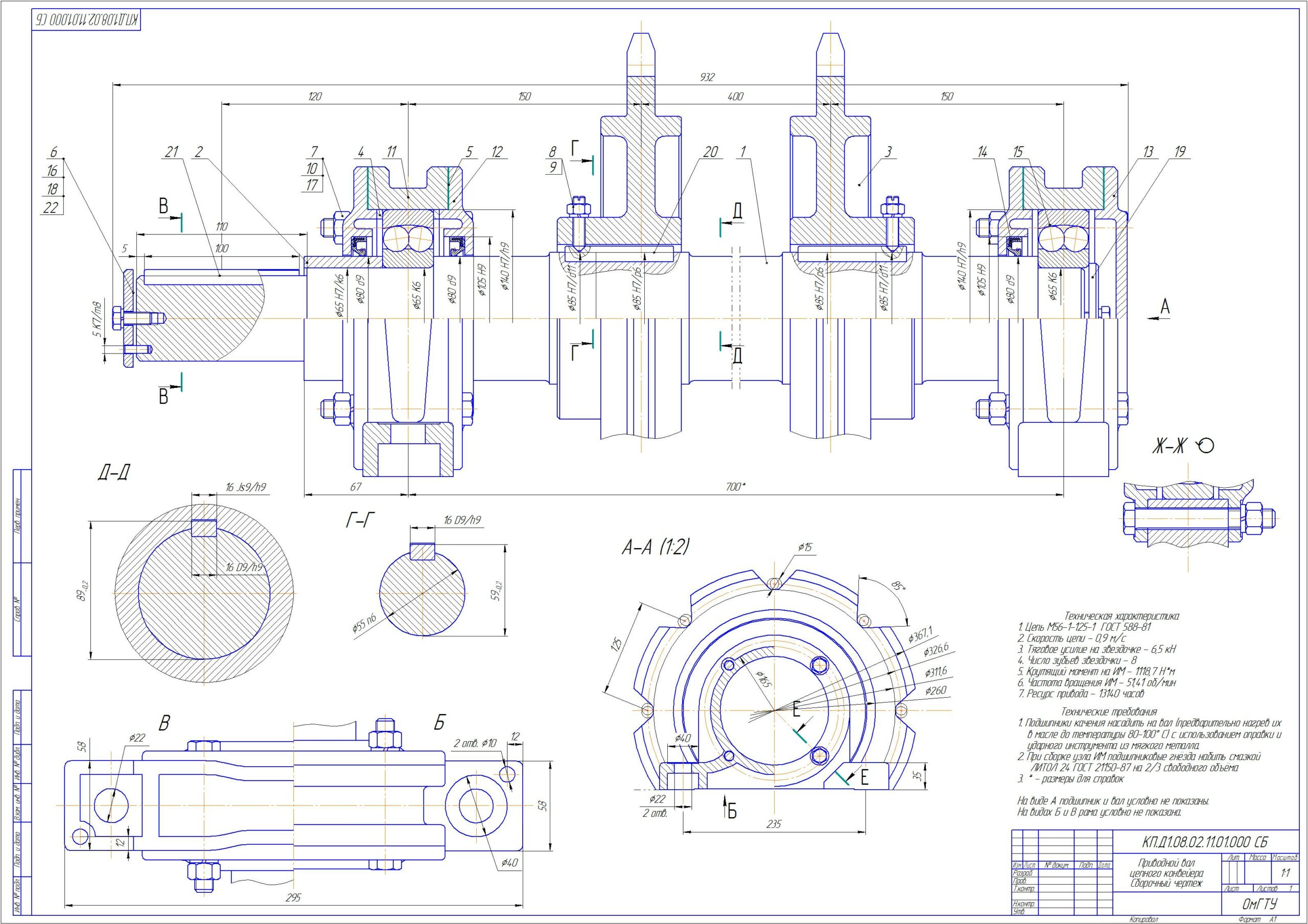

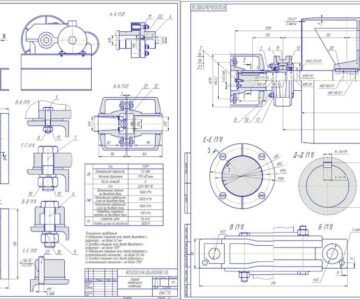

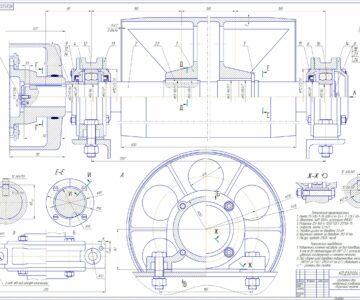

Состав: Привод Сборочный чертеж,Приводной вал цепного конвейера Сборочный чертеж Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет и проектирование привода ленточного конвейера

эпюра.frw
д1.08.02.11.kdw
д1.08.02.11.pdf
Лист 1.cdw
Лист 2.cdw
Спецификация 1.spw
Спецификация 2.spw
