Расчет и проектирование привода ленточного транспортера

МГТУ им.Н.Э.Баумана
Энергомашиностроение
Курсовой проект по дисциплине "Детали машин"
На тему : "Проектирование привода ленточного транспортера"
Москва 2015

Исходные данные:
Окружная сила на ленте транспортера 6 кН
Скорость движения ленты транспортера 0,6 м/с
Диаметр барабана 410мм.

Целью выполнения курсового проекта является проетирование привода ленточного транспортера.
Составными частями привода являются электродвигатель, ременная передача, двухступенчатый соосный редуктор, две муфты и сварная рама для их крепления.
Устройство привода следующее: вращающий момент передается с электродвигателя на входной вал редуктора с помощью муфты; с выходного вала редуктора через муфту на приводной вал и барабан ременной передачи.

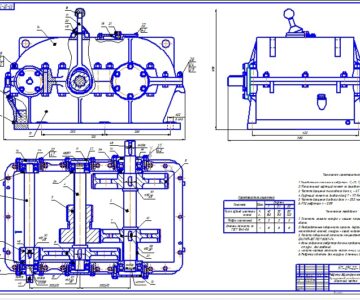

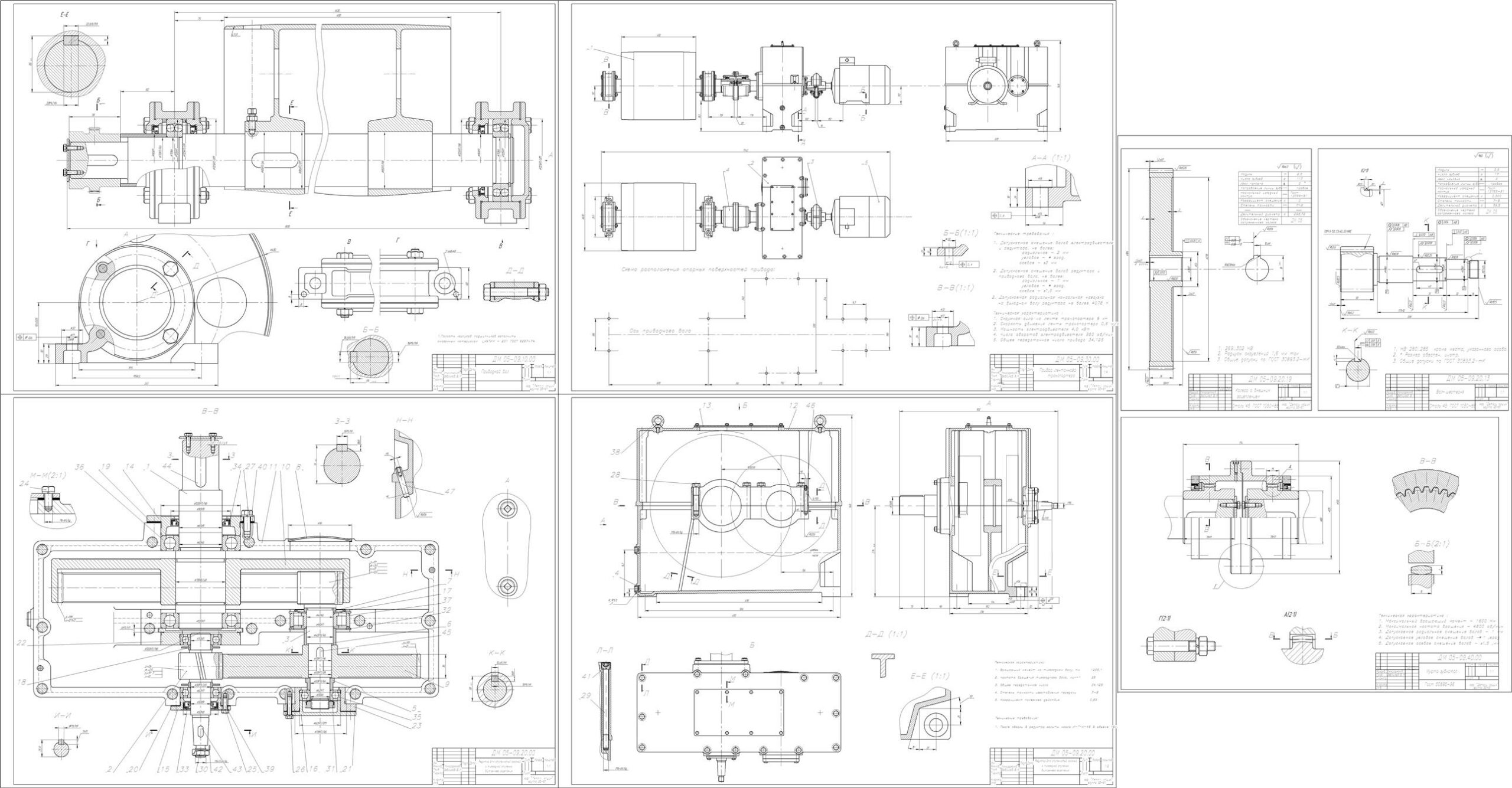

Курсовой проект содержит 6 чертежей, записку и спецификацию.
Содержание
Введение
1. Кинематический расчет привода …………………………………….………… 4

2. Расчет передач на ЭВМ..………………………………………………………….5
2.1. Уточнение расчётных параметров..…………………….…………………..5
2.2. Результаты расчета передач на ЭВМ, обоснование выбора варианта…..5

3. Предварительный расчет валов...…………..……………………………………6
4. Расчет подшипников ……………………………………………………………..8
4.1 Выбор типа и схемы установки подшипников……………………………8
4.2 Расчет подшипников быстроходного вала………………………………...8
4.3 Расчет подшипников тихоходного вала………………………………….13
4.4 Расчет подшипников промежуточного вала……………………………..17
4.5 Расчет подшипников приводного вала…………………………………...21
4.6. Выбор посадок подшипников…………………………………………….26
5. Расчёт валов……………………………………………………………………...26
5.1. Расчёт быстроходного вала на статическую прочность…………..…….26
5.2. Расчёт промежуточного вала на статическую прочность………………29
5.3. Расчёт приводного вала на статическую прочность…………………….33
5.4. Расчёт тихоходного вала на статическую прочность………...…………36
5.5. Расчёт тихоходного вала на сопротивление усталости…………………38
6. Расчет шпоночных соединений и соединения с натягом
6.1 Соединение концевого участка быстроходного вала и муфты…………..44
6.2 Соединение промежуточного вала и ступицы колеса……………………45
6.3 Соединение тихоходного вала и ступицы колеса………………………...46
6.4 Соединение концевого участка тихоходного вала и муфты……………..47
6.5 Соединение приводного вала с барабаном………………………………..48

7. Конструирование зубчатых колес……..……………..…………………………49
7.1. Колесо быстроходной ступени...………………………………………….49
7.2. Колесо тихоходной ступени..………………………..……………............50

8. Конструирование корпуса редуктора.………………………………………….51
8.1. Конструирование корпусных деталей……………………………………51
8.2. Расчет расстояний между деталями редуктора…………………………..52
8.3. Конструирование стакана и крышек подшипников……………………..53

9. Система смазывания редуктора…………………………………………………54

10. Выбор и расчет муфт…..………………………………………..………..…… 55
10.1. Муфта зубчатая…………………………………………………………...55
10.1а. Муфта зубчатая…………………………………………………………...56
10.2. Муфта компенсирующая упругая с торообразной оболочкой………...57

Список используемой литературы………………………………………………...58

Состав: ПЗ, Редуктор(СБ), Спецификация, Приводной вал(СБ), Муфта зубчатая, Рабочий чертеж промежуточного вала, Рабочий чертеж колеса с внешним зацеплением, Привода ленточного транспортера(СБ) Язык документа
