Расчет привода ленточного конвейера uпр=52.98

Нижегородский Государственный Технический Университет им Р. Е . Алексеева
Кафедра "Теоретическая и прикладная механика "
Курсовой проект по дисциплине «Детали машин и основы конструирования»

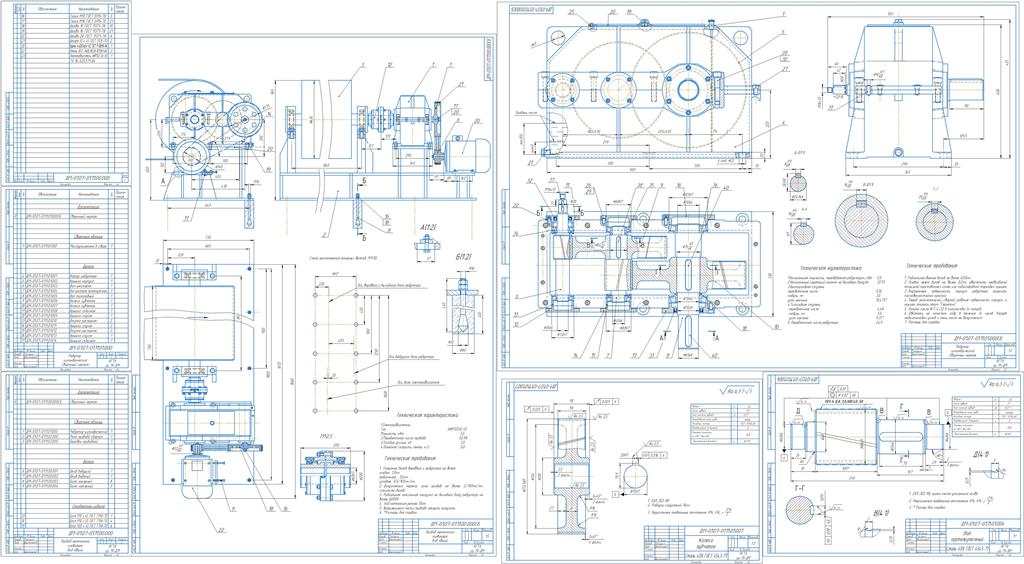

На тему: Привод ленточного конвейера
Нижний Новгород 2023

Код задания ДМ-01.07-01.11.00.
Тема проекта: Конвейер ленточный стационарный.
Состав привода: Редуктор Ц2 + ремённая передача.
Исходные данные по варианту 07:
1) Окружное усилие на барабане F = 7000Н;
2)Скорость ленты V = 0,6м/c;
3) Диаметр барабана D = 630мм
4)Срок службы h = 4года;
5)Коэффициент годового использования kг = 0,75;
6) Коэффициент суточного использования kс = 0,33;
7) Производство – крупносерийное.
СОДЕРЖАНИЕ

ТЕХНИЧЕСКОЕ ЗАДАНИЕ 2
1. ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ 4
1.1 Введение 4
1.2 Энергетический и кинематический расчеты привода 5
1.3 Проектировочный расчет зубчатых передач 8
1.4 Предварительный расчет диаметров валов 15
1.5 Конструктивный элементы редуктора 15
1.6 Подбор муфты 16
1.7 Расчет ременной передачи 17
2. ЭСКИЗНЫЙ ПРОЕКТ 24
2.1 Основные параметры привода 24
2.2 Проверочный расчет зубчатых передач редуктора 24
2.3 Конструкция зубчатых колес редуктора 31
2.4 Смазка зацеплений и подшипников 32
2.5 Усилия в передачах 33
2.6 Проверочный расчет валов на статическую прочность 34
2.7 Подбор подшипников качения 42
2.8 Расчет шпоночных соединений. 44
3. ТЕХНИЧЕСКИЙ ПРОЕКТ 45
3.1 Проверка опасного сечение выходного вала на сопротивления усталости 45
4. СПИСОК ЛИТЕРАТУРЫ 47
