Расчет привода ленточного конвейера для транспортировки угля

Набережночелнинский институт (филиал) федерального государственного автономного образовательного
учреждения высшего профессионального образования "КАЗАНСКИЙ (ПРИВОЛЖСКИЙ) ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ"
Кафедра ВЫСОКОЭНЕРГЕТИЧЕСКИЕ ПРОЦЕССЫ И АГРЕГАТЫ
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование привода ленточного конвейера для транспортировки угля"
Набережные Челны 2017

Исходные данные Ленточный конвейер: тяговая сила ленты F =3 кН, скорость ленты V= 1,4 м/с, диаметр барабана D=220 мм, допускаемое отклонение скорости ленты 3%, срок службы L=3 года.

В данной работе рассматривается ленточный конвейер для транспортировки угля, а так же проведен расчет его привода, редуктора, подшипников. Построены эпюры изгибающих и крутящих моментов. Проведен выбор комплекса технических средств.

Содержание
Введение
1. Условия эксплуатации. Срок службы приводного устройства
2.Выбор двигателя и кинематический расчет привода
3.Расчет зубчатой передачи цилиндрического редуктора
4.Расчет открытой клиноременной передачи
5.Предварительный расчет валов редуктора, предварительный выбор подшипников и муфты
6.Конструирование зубчатых колес
7.Расчет реакций опор
8.Проверочный расчет подшипников
9.Построение эпюр изгибающих и крутящих моментов
10.Проверочный расчет шпонок
11.Проверочный расчёт валов
12.Смазка редуктора
Список литературы

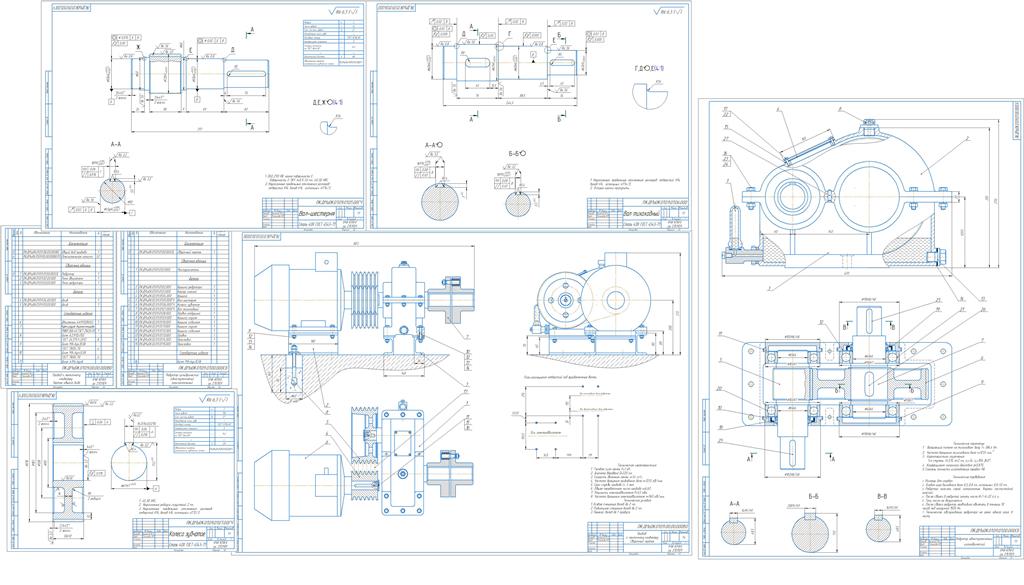

Состав: Редуктор (ВО), Привод(СБ), Деталировка (вал тихоходный, вал шестерня, колесо зубчатое) Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D v17

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет привода ленточного конвейера для транспортировки угля

raschety — Nizamov_F_H.docx
val_shesternya.cdw
val_tikhokhodny.cdw
reduktor.cdw
reduktor_spetsifikatsia.spw
koleso_zubchatoe.cdw
Privod.cdw
privod.spw
