Расчет соосного цилиндрического редуктора с передаточным отношением 75

Уфимский государственный технический университет
Машины и аппараты химических производств
Курсовой проект по дисциплине"Детали машин и основы конструирования"
На тему: "расчет соосного редуктора"
Уфа 2015

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, клиноременную передачу,цилиндрическую прямозубую и цилиндрически кризозубую передачу соосного редуктора. Графическая часть содержит сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный,быстроходный вал, колесо).
Курсовой проект содержит 1 листа формата А1, 3 листа формата А3, 1 спецификации, 92 страница пояснительной записки, содержащей 8 рисунков, 10 таблицу и 6 источников.
Техническая характеристика привода :
Электродвигатель асинхронный 4АM112M2У3 (мощность 7,5 кВт, частота вращения 3000 об/мин)
Редуктор цилиндрический
Частота вращения на выходном валу редуктора - 76,72 об/мин
Общее передаточное число привода - 4
Вращающий момент на выходном валу - 621Нм
Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 946
2. Общее передаточное число редуктора 4
3. Передаточное число быстроходной ступени 96,36
4. Передаточное число тихоходной ступени 48,18
5. Вращающий момент на тихоходном валу, Нм 621

Состав: Редуктор(СБ), деталировка(быстроходный,тихоходный вал,колесо), спецификация,ПЗ. Язык документа

Софт: КОМПАС-3D 14

Файлы:
Ямалтдинов Т.Б/
Ямалтдинов Т.Б/Val_tikhokhodny.cdw
Ямалтдинов Т.Б/Spetsifikats.spw
Ямалтдинов Т.Б/введ.docx
Ямалтдинов Т.Б/REFERAT_1.docx

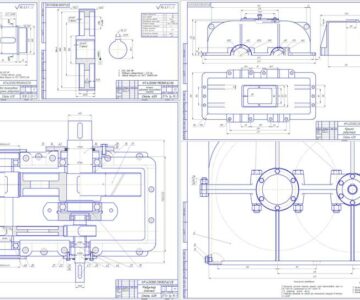

Ямалтдинов Т.Б/komponovka (1).cdw
Ямалтдинов Т.Б/Titulnik.docx
Ямалтдинов Т.Б/zubchatoe_koleso.cdw

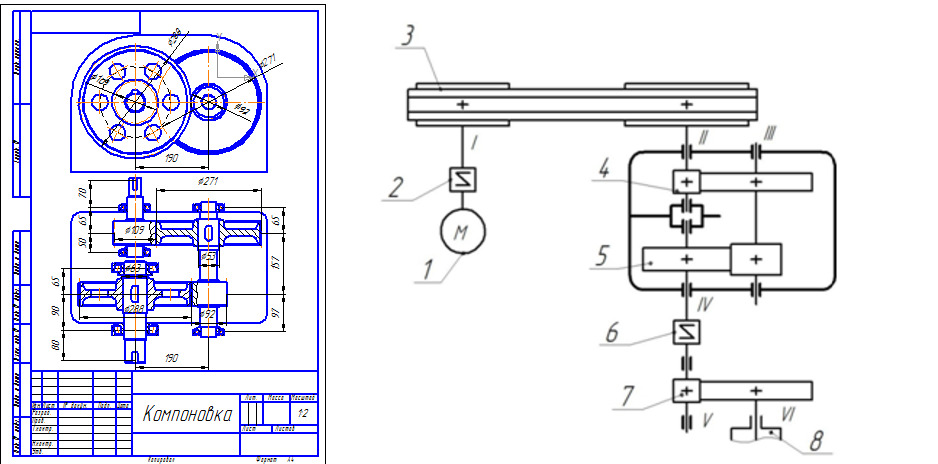

Ямалтдинов Т.Б/komponovka.cdw
Ямалтдинов Т.Б/~WRL2953.tmp

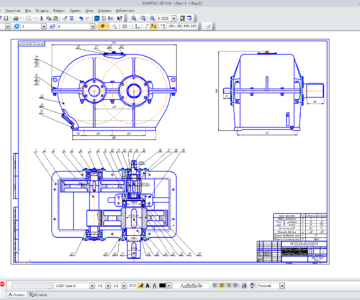

Ямалтдинов Т.Б/Reduktor .cdw
Ямалтдинов Т.Б/Val_bystrokhodny.cdw
Ямалтдинов Т.Б/Spetsifikatsia.doc
Ямалтдинов Т.Б/Protokol_i_retsenzia.docx
Ямалтдинов Т.Б/obzor.docx
Ямалтдинов Т.Б/Poyasnitelnaya_zapiska.docx
Ямалтдинов Т.Б/Reduktor_2.cdw
Ямалтдинов Т.Б/СОДЕРЖАНИЕ.docx
