редуктор цилиндрично-цилиндрический соосный

Национальный университет водного хозяйства и природопользования
Кафедра машиноведения и теплотехники
Курсовой проект по дисциплине: «Детали машин »
На тему : « Привод конвейера цепного »

В курсовом проекте производится расчет цилиндрически-цилиндрического соосного редуктора.

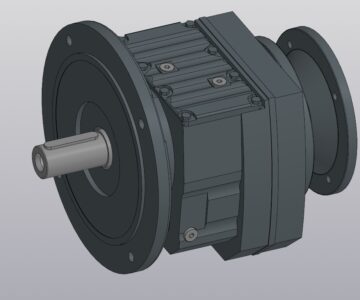

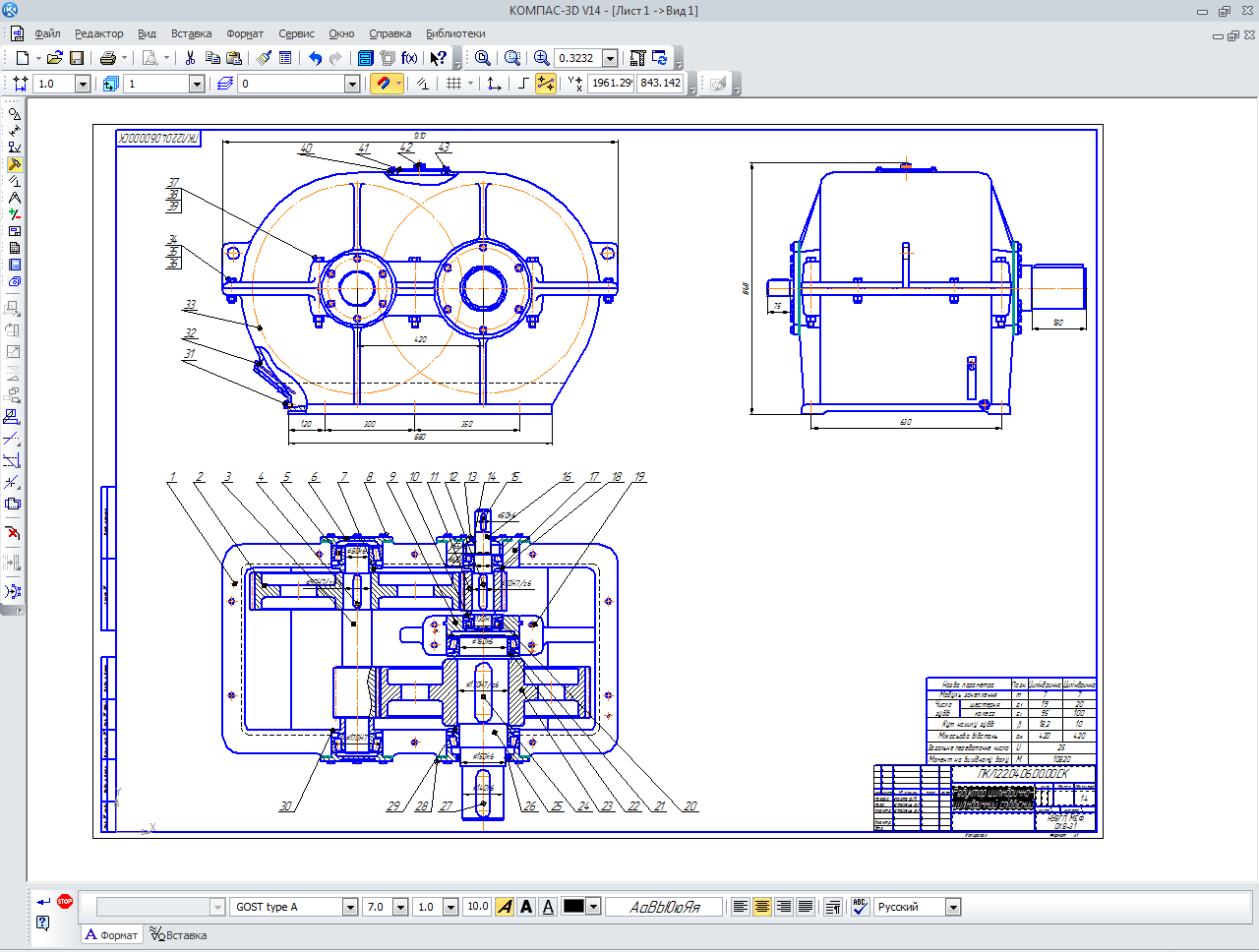

Графическая часть содержит 3 листа формата А1 (Общий вид редуктора, сборочный чертеж привода и деталировку), компоновку.
Текстовая часть состоит из расчетно-пояснительной записки и спецификаций к чертежам. Содержание:
Введение
1.Кинематичний и силовой расчет привода
2.Расчет клиноременной передачи
3. Расчет цилиндрической тихоходной передачи
4.Розрахунок цилиндрической быстроходной передачи
5.Умовний расчет валов редуктора
6.Расчет конструктивных размеров зубчатых колес
7 Расчет конструктивных размеров корпуса и крышки редуктора
8.Ескизна компоновка редуктора
9 Схема сил, действующих на валы привода.
10 Выбор шпонок и их проверочный расчет
11 Уточненный расчет промежуточного вала редуктора
12.Розрахунок подшипников качения
13.Вибир и расчет муфты
14.Вибир посадок зубчатых колес, звездочек подшипников, муфты
15.Вибир и обоснование способа смазки
16.Порядок сборки и разборки редуктора
17.Порядок сбора привода на общей раме
18.Вибир опор приводного вала рабочей машины
19.Техника безопасности при эксплуатации привода
Литература

Исходные данные:
Круговая сила -Ft, кН - 50
Скорость-V, м/с - 0,5
Число зубьев звездочки, z - 8
Шаг цепи - Р, мм - 250
Режим работы - Л
Число изменений, Тз - 2
Срок службы, лет - 5

Состав: Редуктор(СБ), Привод(СБ), Деталировка(колесо зубчатое цилиндрическое, шестерня тихоходная, вал, крышка сквозная, стакан), Записка Язык документа

Софт: КОМПАС-3D 13 SP2

Сайт: www
