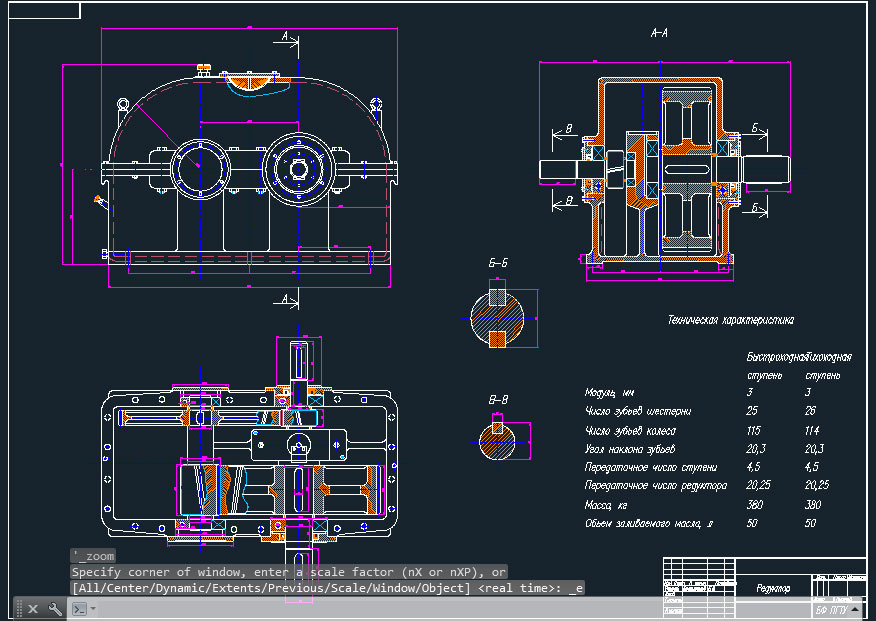

Редуктор цилиндрический соосный

Передаточное число ступени 4,5 и 4,5
Передаточное число редуктора 20,25 и 20,25
Модуль, мм 3 и 3
Число зубьев шестерни 25 и 26
Число зубьев колеса 115 и 114

Состав: Сборочный чертеж (СБ), Деталировка Язык документа

Софт: AutoCAD, DWG

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический соосный

reduktor\Вал колесо вал.dwg
reduktor\Редуктор.dwg
reduktor
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 5 311
