Расчет цилиндрического редуктора (курсовой по ДМ)

Академия государственной противопожарной службы
Кафедра "Пожарная техника"
Курсовой проект по дисциплине "Детали машин"
На тему "Редуктор цилиндрический"
Ростов 2015

В данном проекте рассчитывается одноступенчатый прямозубый редуктор.
Исходные данные:
Мощность на ведущем валу P=14кВт ;
Частота вращения ведущего вала n=970 1/мин ;
Материал зубчатых колес и термообработка – сталь 40Х с термообработкой до твердости 49..51HRC;
Тип передачи – прямозубая;
Передаточное отношение i=2.7;
Продолжительность работы 5000ч.

Состав: Вал, Зубчатое колесо, Сборочный чертеж одноступенчатого редуктора, Спецификация Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет цилиндрического редуктора (курсовой по ДМ)

Пояснительная записка.docx
Чертежи\Вал быстроходный.cdw
Чертежи\Колесо зубчатое.cdw

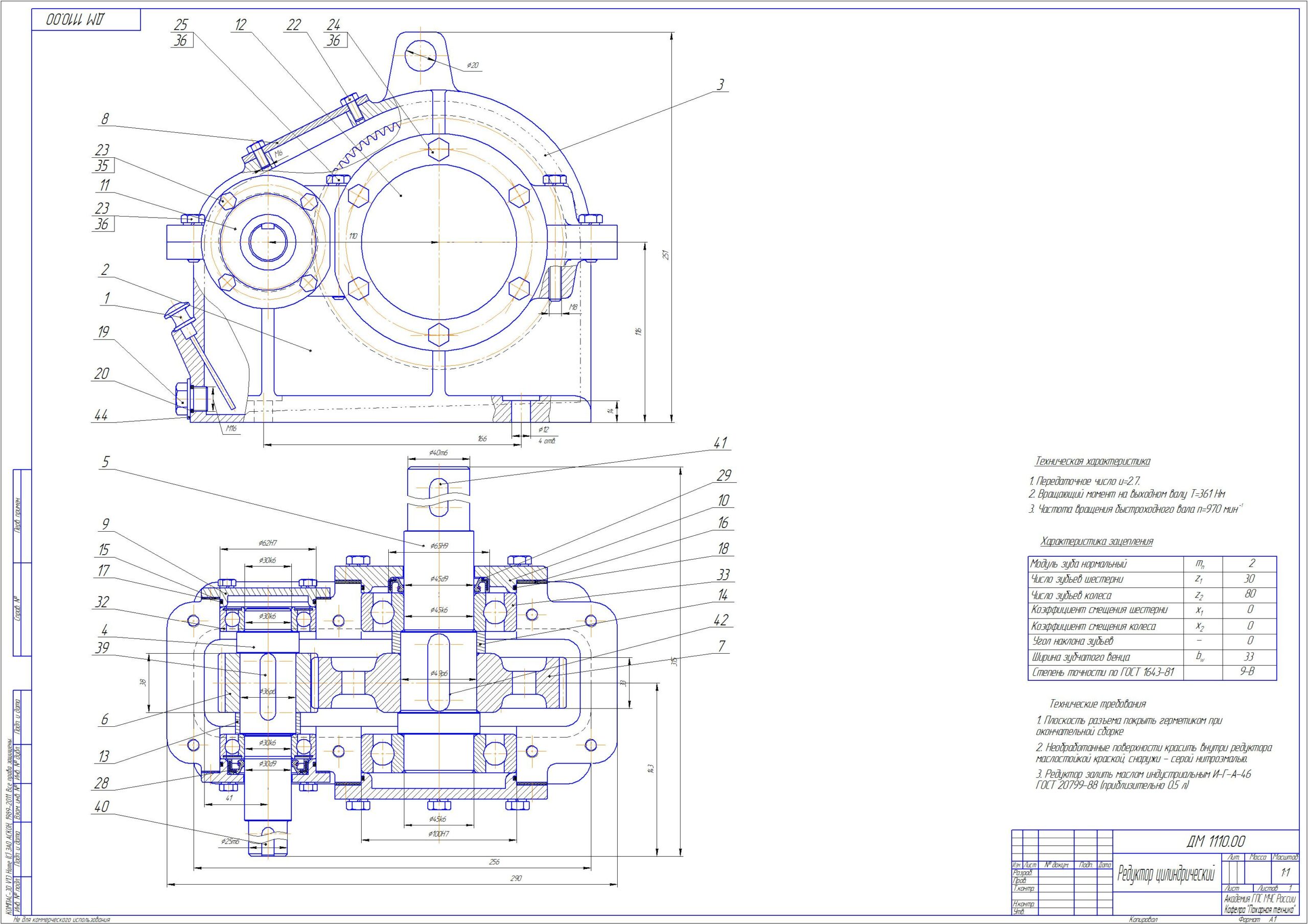

Чертежи\Редуктор.cdw
Чертежи\Спецификация.spw
Чертежи
