Расчёт и проектирование механических передач привода ленточного конвейера

Волжский политехнический институт филиал ВолгГТУ.
Кафедра механика
Дисциплина: детали машин
Тема: Расчёт и проектирование механических передач привода ленточного конвейера
Волжский 2018

Исходные данные для расчета привода ленточного конвейера

- вариант 3;
- мощность на ведомой звёздочке Р5 = 3,1 кВт;
- число оборотов ведомой звёздочки n5 = 65 об/мин;
- характер нагрузки – толчкообразная;
- срок службы привода LГ = 5 лет;
- число смен – 3;
- угол наклона к горизонту линии центров цепной передачи ц=0о;
- угол наклона к горизонту линии центров клиноремённой передачи р=15о;
- тип конической зубчатой передачи – с круговым зубом;
- тип цилиндрической зубчатой передачи - косозубая.

Содержание

ВВЕДЕНИЕ 5
1. Выбор электродвигателя и кинематический расчёт 5
2. Расчет цепной передачи 8
3. Расчет цилиндрической передачи 12
4. Расчет закрытой конической зубчатой передачи 17
5. Расчет клиноремённой передачи 22
ЗАКЛЮЧЕНИЕ 25
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 25

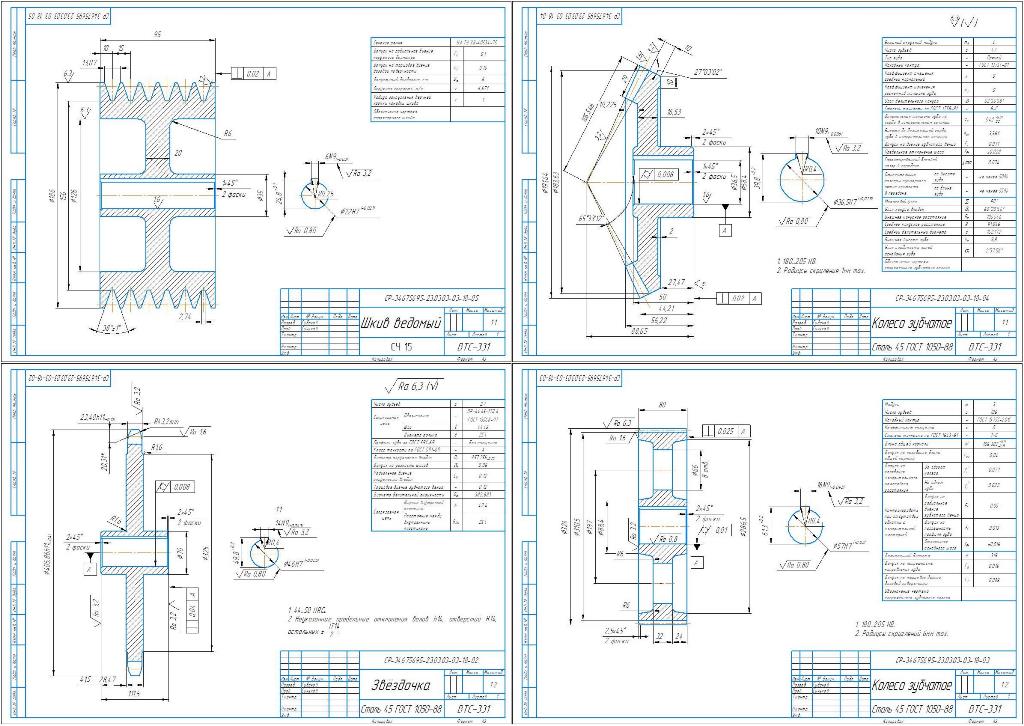

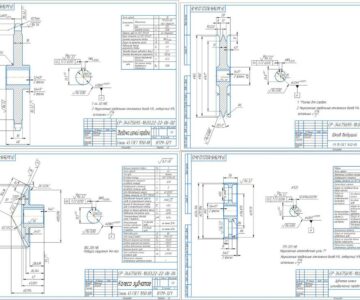

Состав: Шкив, зубчатое колесо, звёздочка, косозубое колесо, пояснительная записка. Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчёт и проектирование механических передач привода ленточного конвейера

ВТС-331_Губанов Данил_Вар 3_Чертёж Конического Зубчатого Колеса.cdw
ВТС-331_Губанов Данил_Вар 3_Семестровая по ДМ_Записка.doc
ВТС-331_Губанов Данил_Вар 3_Семестровая по ДМ_2018.10.23.xls
_-331_3__001.cdw
_-331_3__002.cdw
_-331_3__003.cdw
