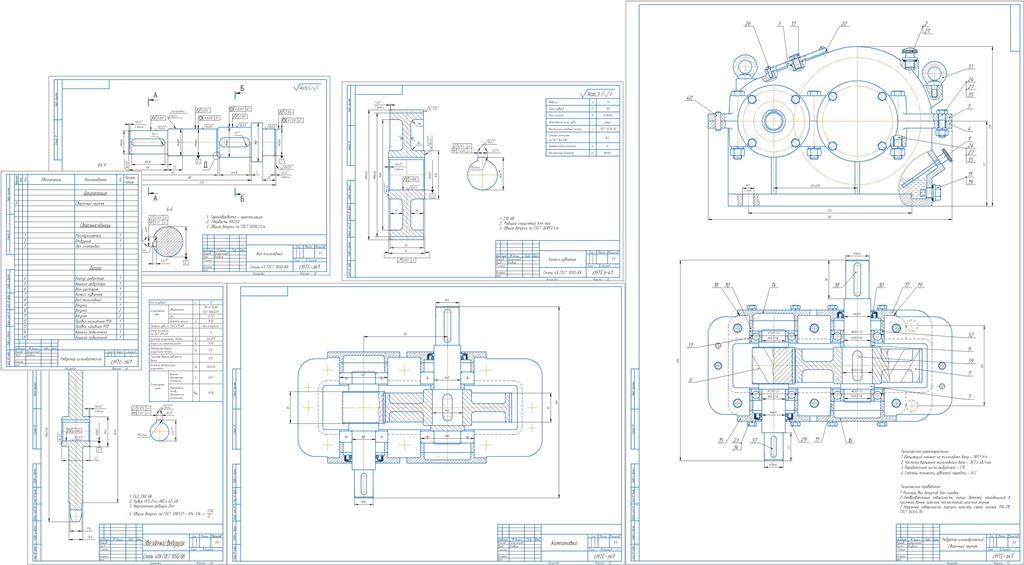

Разработать привод общего назначения в составе одноступенчатого цилиндрического редуктора с наклонными зубьями и цепной передачей

Саратовский государственный технический университет
имени Гагарина Ю.А.»
Кафедра «Техническая механика и детали машин»
Тема: « Разработать привод общего назначения в составе одноступенчатого цилиндрического редуктора с наклонными зубьями и цепной передачей» 2022г

Содержание

1. Кинематический расчет привода и выбор электродвигателя 2
2. Проектный и проверочный расчет редуктора 4
2.1. Выбор материалов и определение допускаемых напряжений 4
2.2. Проектный расчет 5
2.3. Силы, действующие в зацеплении 6
2.4. Проверка зубьев колес на прочность по контактным напряжениям 7
2.5. Проверка зубьев колес на прочность по напряжениям изгиба 7
3. Проектный и проверочный расчет открытой передачи 9
3.1. Проектный расчет 9
3.2. Проверочный расчет 9
4. Предварительный расчет и конструирование валов 13
5. Определение опорных реакций, построение эпюр 15
5.1. Быстроходный вал 15
5.2. Тихоходный вал 17
6. Проверочный расчет подшипников 20
6.1 Быстроходный вал 20
6.2. Тихоходный вал 21
7. Проверочный расчет валов на прочность 21
7.1 Быстроходный вал 23
7.2 Тихоходный вал 24
8. Выбор типа смазки (сорта масла) и определение ее объема 27
Список использованных источников 28
Исходные данные:
Рвых=5,5 кВт
Nвых=120 об/мин
