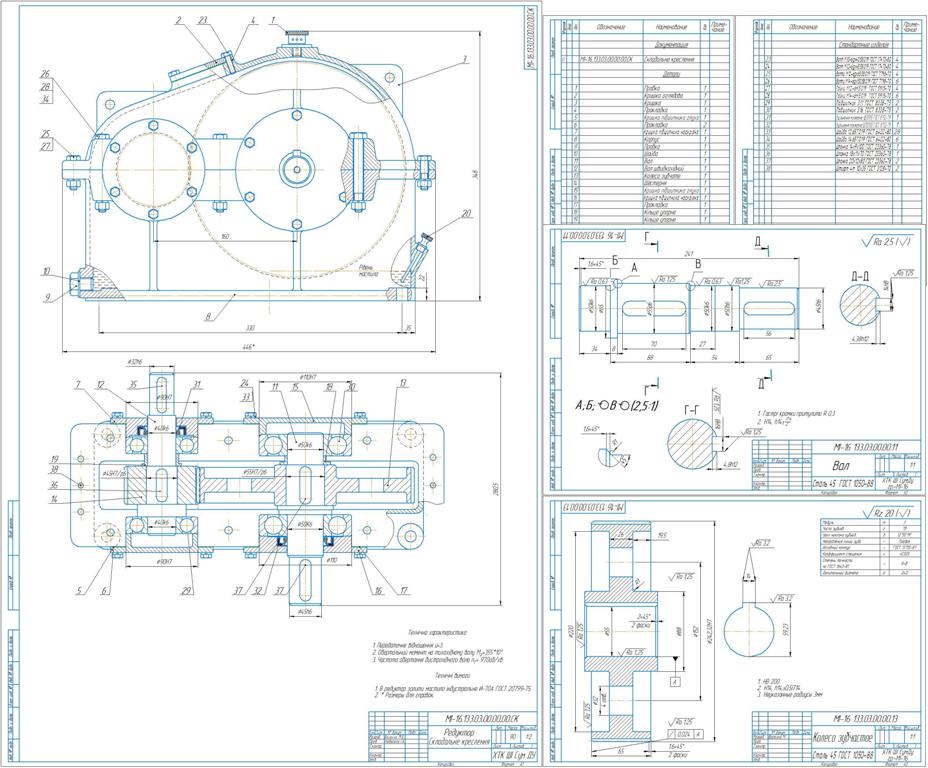

Проектирование одноступенчатого цилиндрического косозубого редуктора и цепную передачу для привода ленточного конвейера по исходным данным

ХТК ШІ СумДу «Механічна інженерія Спеціальності 133 «Галузеве машинобудування 2018год
Курсовий проект з дисципліни Деталі машин
На тему Проектирование одноступенчатого цилиндрического косозубого редуктора и цепную передачу для привода ленточного конвейера

Склад проекту:
Пояснювальна записка:
Вступ_______________________________________________________________________________
1 Вибір електродвигуна і кінематичний розрахунок_________________________________
2 Розрахунок зубчастих коліс редуктора___________________________________________
3 Попередній розрахунок валів редуктора_________________________________________
4 Конструктивні розміри шестерні і колеса________________________________________
5 Конструктивні розміри корпусу редуктора _______________________________________
6 Розрахунок ланцюгової передачі________________________________________________
7 Ескізне компонування редуктора ___________________________________________
8 Перевірка довговічності підшипника____________________________________________
9 Перевірка міцності шпонкових зєднань__________________________________________
10 Уточнений розрахунок валів___________________________________________________
11 Посадки зубчастого колеса і підшипників_______________________________________
12 Вибір сорту масла__________________________________________________________
13 Збірка редуктора___________________________________________________________
Висновки __________________________________________________________________________
Література
Fл = 8,1 кН,
швидкість стрічки vл = 1,3 м/с,
діаметр приводного барабана Dб = 200 мм.
Технічні характеристики привода
За потрібною потужністю підбираємо асинхронний трифазний коротко замкнутий закритий обдувний двигун з нормальним пусковим моментом за ГОСТ 19523-81 тип АОП2-62-6 з потужністю
Рдв= 13кВт і асинхронною частотою обертання nдв=970 об/хв.
