Московский Автомобильно-Дорожный Институт (МАДИ)
Кафедра деталей машин и теории механизмов
Курсовой проект по дисциплине "Детали машин"
На тему: "Разработка двухступенчатого цилиндрического редуктора с внутренним зацеплением для привода ленточного конвейера"
Москва 2020
В данном курсовом проекте был разработан редуктор для ленточного конвейера.
Nдв=2кВт - мощность двигателя
Vл.к.=0,6 м/с - скорость ленточного конвейера
uбыстр.=5,6 - передаточное число быстроходной ступени
uтих.=4,5 - передаточное число тихоходной ступени

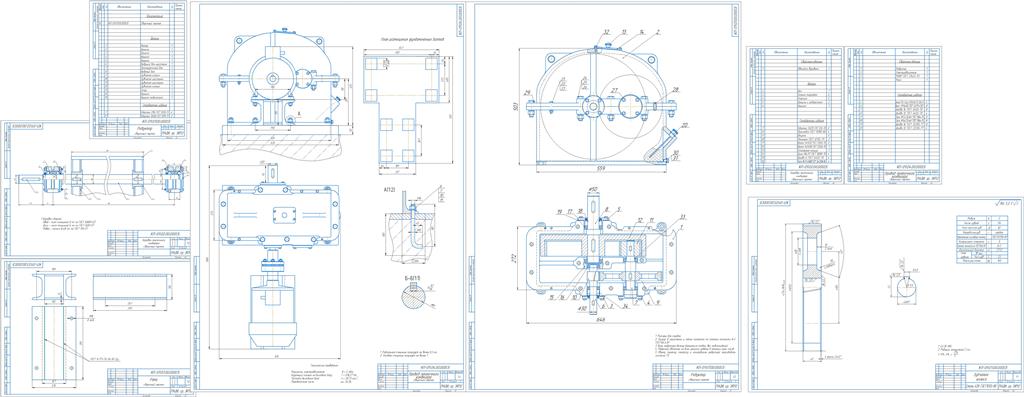

Состав работы:
1 лист - Редуктор (СБ);
2 лист - Барабан ленточного конвейера (СБ);
3 лист - Рама редуктора (ВО);
4 лист - Привод ленточного конвейера (ВО);
5 лист - Рабочий чертеж зубчатого колеса (ВО).
Так же к работе прикладывается пояснительная записка со всеми необходимыми расчетами разработанного агрегата.Оглавление
ВВЕДЕНИЕ 2
1. КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЕТ ПРИВОДА 4
1.1 Выбор электродвигателя. 4
1.2 Определение передаточных чисел привода. 5
1.3 Определение частот вращений и вращающих моментов на валах привода. 5
2. РАСЧЕТ БЫСТРОХОДНОЙ ЗУБЧАТОЙ ПЕРЕДАЧИ 7
2.1 Выбор материала зубчатых колес и вида термообработки. 7
2.2 Расчет допускаемых контактных напряжений. 8
2.3 Расчет допускаемых напряжений изгиба. 9
2.4 Определение межосевого расстояния и размеров зубчатых колес. 11
2.5 Проверочный расчет контактной выносливости рабочих поверхностей зубьев. 14
2.6 Проверочный расчет на изгибную выносливость. 16
2.7 Проверочный расчет зубьев при перегрузках. 17
3. РАСЧЕТ ТИХОХОДНОЙ ЗУБЧАТОЙ ПЕРЕДАЧИ 19
3.1 Выбор материала зубчатых колес и вида термообработки. 19
3.2 Расчет допускаемых контактных напряжений. 19
3.3 Расчет допускаемых напряжений изгиба. 20
3.4 Определение межосевого расстояния и размеров зубчатых колес. 22
3.5 Проверочный расчет контактной выносливости рабочих поверхностей зубьев. 22
3.6 Проверочный расчет на изгибную выносливость. 23
3.7 Проверочный расчет зубьев при перегрузках. 24
4. РАСЧЕТ ВАЛОВ НА КРУЧЕНИЕ И ПРЕДВАРИТЕЛЬНЫЙ ВЫБОР ПОДШИПНИКОВ 26
5. ПРОВЕРОЧНЫЙ РАСЧЕТ ВАЛА РЕДУТОРА 27
5.1 Проверочный расчет зубьев при перегрузках. 27
5.2 Проверочный расчет зубьев при перегрузках. 30
6. ПРОВЕРОЧНЫЙ РАСЧЕТ ПОДШИПНИКОВ КАЧЕНИЯ РЕДУКТОРА 32
7. ПРОВЕРОЧНЫЙ РАСЧЕТ ШПОНОК ПРИВОДА 34
8. ПРОВЕРОЧНЫЙ РАСЧЕТ МУФТ 36
9. СБОРКА РЕДУКТОРА 38
9.1 Смазка редуктора. 38
9.2 Порядок сборки редуктора. 39
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 40
