Редуктор цилиндрический двухступенчатый

Национальная Металлургическая Академия Украины
Кафедра прикладной механики
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование цилиндрического двухступенчатого редуктора"
Днепропетровск 2015

Исходные данные: Вращающий момент на тихоходном валу редуктора
T_3=2500 Н∙м
Частота вращения тихоходного вала
n_3=43,5 об/мин
Быстроходный вал соединен упругой втулочно-пальцевой муфтой с асинхронным электродвигателем с синхронной частотой вращения
n_1С=1000 об/мин
Консольная нагрузка тихоходного вала
P_U3=14000 Н
Режим работы редуктора непрерывный, нереверсивный. Нагрузка близка к постоянной, срок службы не ограничен.
Быстроходная ступень редуктора - шевронная, раздвоенная с эвольвентным зацеплением, исходный контур по ГОСТ 13755-81, Тихоходная ступень - косозубая с круговинтовым дозаполюсным зацеплением Новикова, исходный контур по ГОСТ 15023-76.
Твердость зубьев быстроходной ступени после улучшения:
шестерни – 270...300 НВ, колеса – 220....250 НВ.
Твердость зубьев тихоходной ступени после улучшения:
шестерни – 250...280 НВ, колеса – 200...230 НВ.

Состав: Расчетная записка, редуктор(СБ), чертеж корпуса, чертеж тихоходного колеса, чертеж тихоходного вала, чертеж крышки подшипников, чертеж втулки, спецификация. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический двухступенчатый

КП Редуктор/
КП Редуктор/01 KP Корпус.cdw
КП Редуктор/02 KP Тихоходное колесо.cdw
КП Редуктор/03 KP Вал тихоходный.cdw
КП Редуктор/04 КП Крышка подшипника.cdw
КП Редуктор/05 КП Крышка подшипника.cdw
КП Редуктор/06 КП Втулка.cdw
КП Редуктор/Пояснительная записка.docx

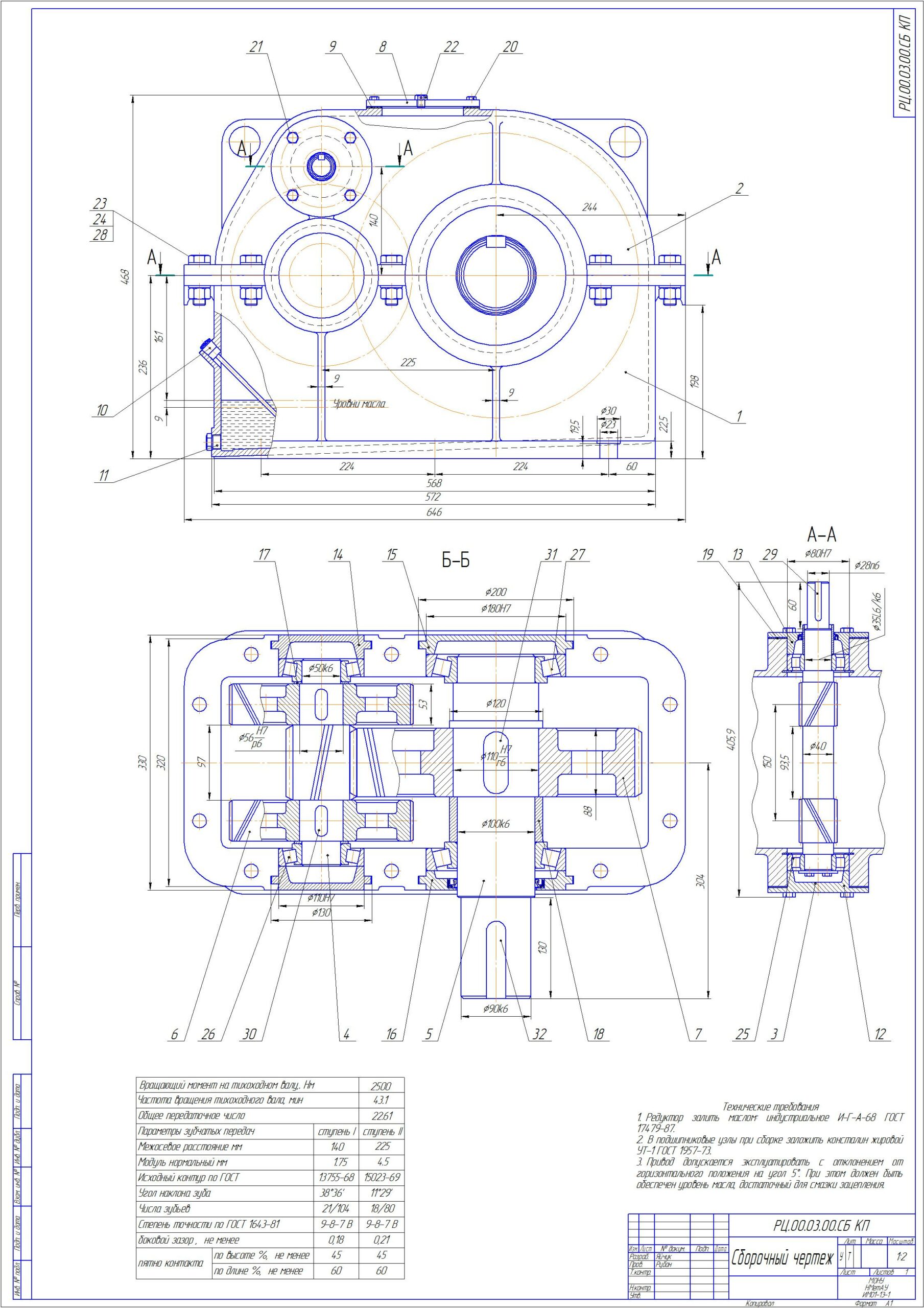

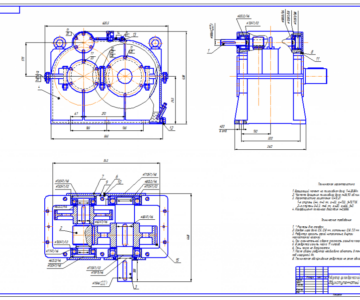

КП Редуктор/Сборочный чертеж.cdw
КП Редуктор/Спецификация.spw
