Бета-тестирование КОМПАС-3D v19

Разработка привод ленточного конвейра

ГУВПО "Белорусско-Российский университет"
Кафедра "Основы проектирования машин"
Дисциплина "Детали машин"
На тему: "Проектирование ленточного конвейера"
Могилёв 2019

Исходные данные для проектирования: Вращающий момент на приводном валу - 98 Нм; диаметр барабана - 395 мм; скорость движения ленты конвейера - 0,96 м/с; расстояние между опорами приводного вала - 540 мм.

Дополнительные указания к проектированию:
- срок службы привода - 4 года;
- режим работы пятидневный, трехсменный, тяжелый;
- привод нереверсивный;
- степень точности изготовления колёс - 6-я;
- допускается кратковременная 2-кратная перегрузка;
- при проектировании быстроходной ступени редуктора считать, что мощность делится равномерно (поровну) по двум параллельным потокам.

Содержание
Введение
Энерго-кинематический расчёт
Расчет тихоходной передачи редуктора
Расчёт быстроходной передачи редуктора
Расчёт открытой передачи
Расчёт валов привода
Подбор подшипников для валов привода
Расчёт шпоночных соединений в приводе
Выбор муфт
Смазка редуктора и узлов привода
Техника безопасности и экологичность проекта
Заключение
Список использованных источников
Приложения: перечень составных частей привода, спецификация деталей редуктора, спецификация на детали и узлы приводного вала.

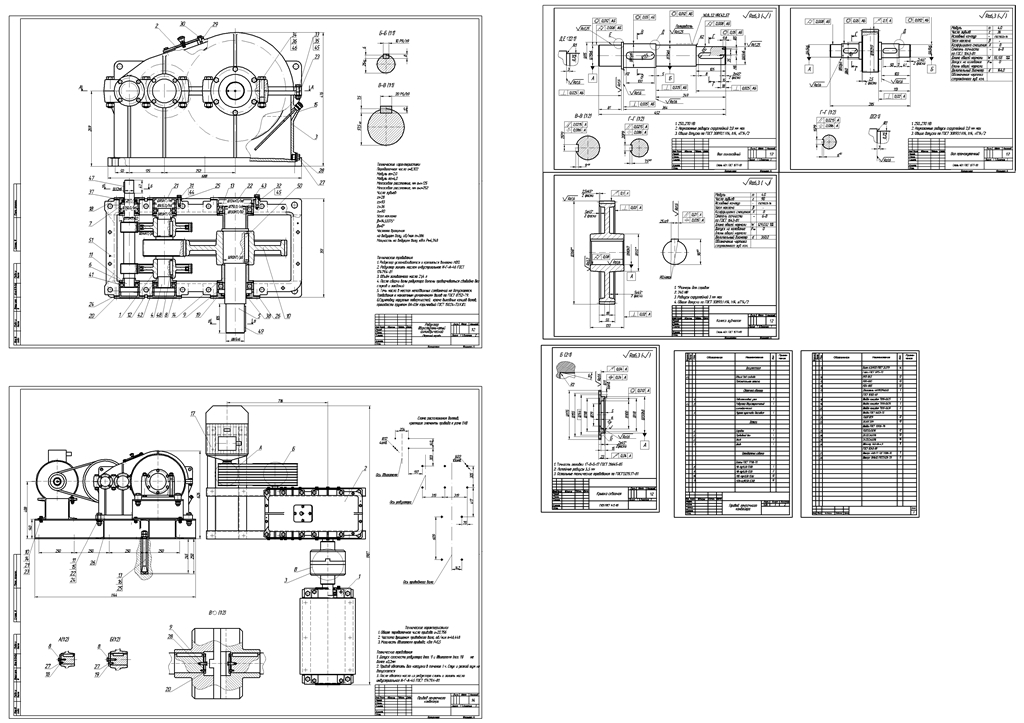

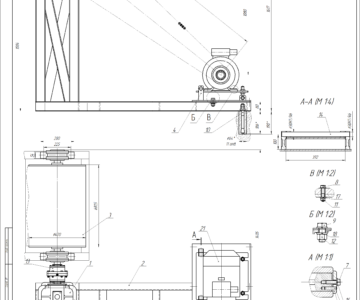

Состав: Редуктор двухступенчатый цилиндрический (СБ), Общий вид привода, Рабочие чертежи четырёх деталей редуктора (тихоходный вал редуктора; колесо, установленное на тихоходном валу редуктора; вал-шестерня; сквозная крышка редуктора) Язык документа
