Проектирование привода пластинчатого конвейра

Витебский государственный технологический университет
Кафедра технологии и оборудования машиностроительного производства
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода пластинчатого конвейера"
Витебск 2014

Исходные данные: Мощность на приводном валу: 5,8 кВт; частота вращения приводного вала: 145 мин-1; диаметр приводного барабана: 470 мм; тип зубчатой передачи: косозубая; срок службы привода: 8500 часов; рассчитываемый вал: тихоходный.
Графическая часть: Общий вид привода, деталировка вала, крышки и зубчатого колеса, сборочный чертёж редуктора.

Состав: Общий вид привода (СБ), Редуктор (СБ), Деталировка (вал, шестерня, крышка), Спецификация Язык документа

Софт: КОМПАС-3D 13 SP 2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование привода пластинчатого конвейра

Детали машин\Вал.cdw
Детали машин\Колесо.cdw
Детали машин\Крышка.cdw

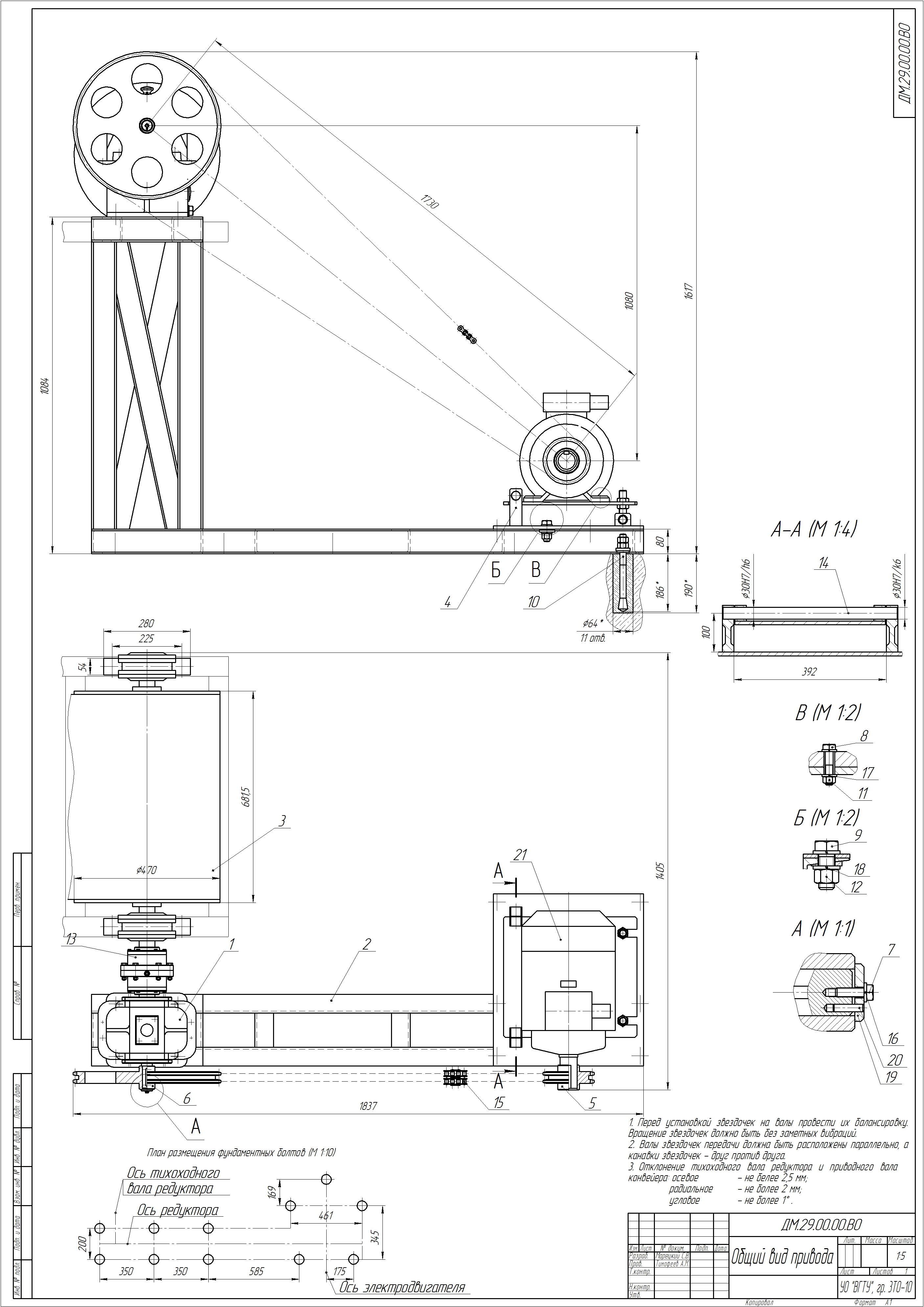

Детали машин\Общий вид привода.cdw
Детали машин\Расчётно-пояснительная записка.doc
Детали машин\Редуктор.cdw
Детали машин\Спецификация Общий вид.spw
Детали машин\Спецификация Редуктор.spw
Детали машин
