Национальный транспортный университет
Курсовая работа по дисциплине "Детали машин и ПТО"
Киев 2024
Исходные даные:
Редуктор с косозубыми цилиндрическими шестернями
Грузоподъемность - 3.2 т
Скорость поднятия груза - 0.2 м/с
Передаточное число - 5.6
Режим роьоты - тяжелый
Срок службы привода - 25000 часов
В работе определено силовые и кинематические параметры привода, произведено проектный расчет зубчатой передачи, расчет валов и подшипников редуктора, короткая характеристика редуктора.

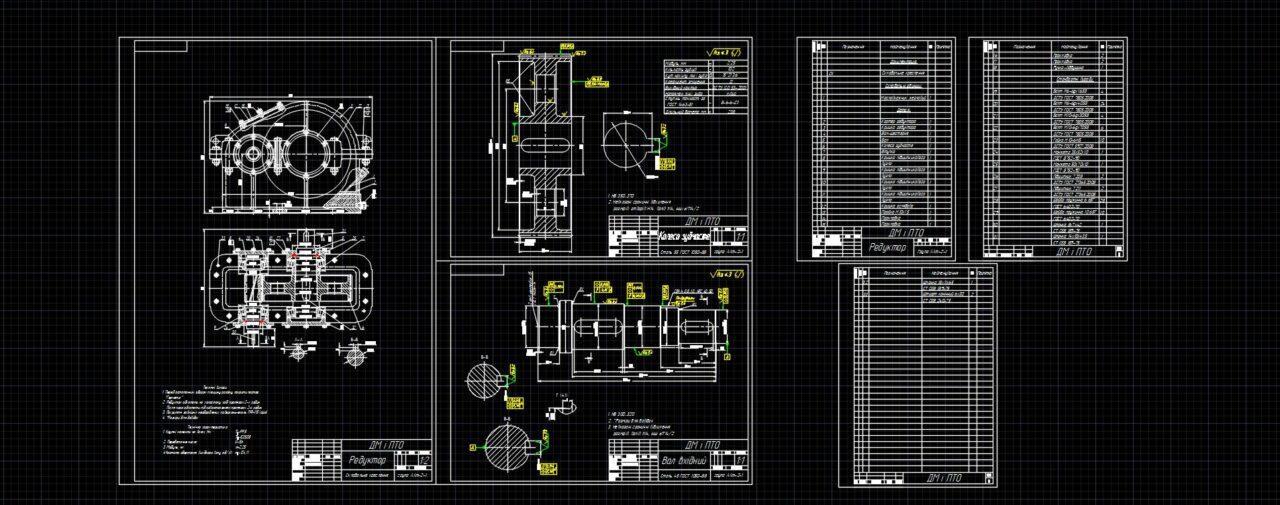

В графической части представлены вид редуктора сбоку, сверху со снятой крышкой и сечением по зубчатому колесу и крышкам подшипниковых узлов, зубчатое колесо и входной вал с допусками и посадками.
Зміст
1. Визначення силових і кінематичних параметрів приводу 4
2. Проектний розрахунок зубчастої передачі 8
3. Розрахунок валів редуктора 11
3.1. Розрахунок ведучого вала редуктора 11
3.2. Визначення параметрів веденого вала редуктора 17
4. Розрахунок підшипників редуктора 18
4.1. Розрахунок підшипників ведучого вала 18
4.2. Визначення параметрів підшипників веденого вала 19
5. Коротка характеристика редуктора 20
Література, рекомендована для виконання курсової роботи 21
