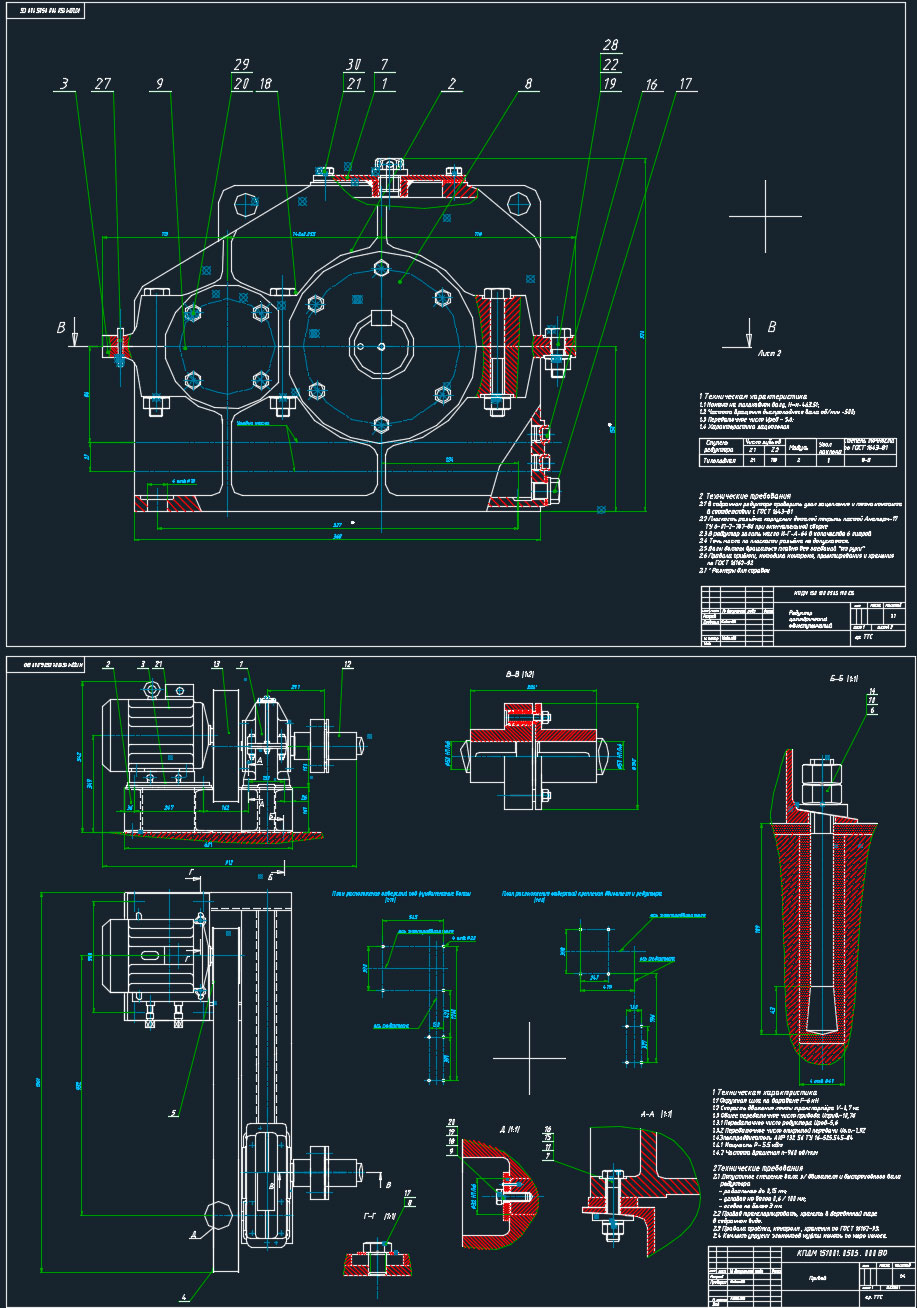

Редуктор цилиндрический одноступенчатый U=5.6

Алтайский государственный технический университет имени И. И. Ползунова
Кафедра наземных транспортно-технологических систем
Курсовой проект по дисциплине "детали машин"
На тему: "Проектирование электромеханического привода ленточного транспортера"
Барнаул 2016

Исходные данные: Окружная сила на барабане: 6кН, Скорость движения ленты транспортера: 0,7 м/с, диаметр барабана: 150мм, Режим работы средний

1 Техническая характеристика редуктора
1.1 Момент на тихоходном валу, Н*м-463.51;
1.2 Частота вращения быстроходного вала об/мин -500;
1.3 Передаточное число Uред - 5.6;
1.4 Характеристика зацепления

Содержание
Ведение
1.Кинематический расчет привода
2.Расчет зубчатой цилиндрической передачи редуктора
3.Эскизная компановка редуктора
4.Расчет тихоходного вала на прочность
5.Расчет вала на выносливость
6.Расчет на долговечность подшипников тихоходного вала
7.Расчет шпоночных соединений
8.Выбор муфты
9.Конструирование основания привода
10.Выбор посадок и сопряжений
11.Смазка зубчатых колес
12.Техника безовасности
13.Расчет плоско-ременной передачи
Список используемой литературы

Состав: Редуктор (СБ), Деталировка(вал. зубчатое колесо), Общий вид привода, Привод(СБ), Пояснительная записка(ПЗ) Язык документа

Софт: AutoCAD 2014

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический одноступенчатый U=5.6

Spetsif_privod (1).doc
Spets_odnostupenchaty (1).doc
primer (2).doc
Ramka_A1_Sborochny_tsil.dwg
Ramka_det_-ka_2_list.dwg
Ramka_A1_kompanovka.dwg
Ramka_A1_Privod_5_05_dwg.dwg
