ВФ ИжГТУ
Кафедра Технология машиностроения
Курсовой проект по дисциплине "Детали машин"

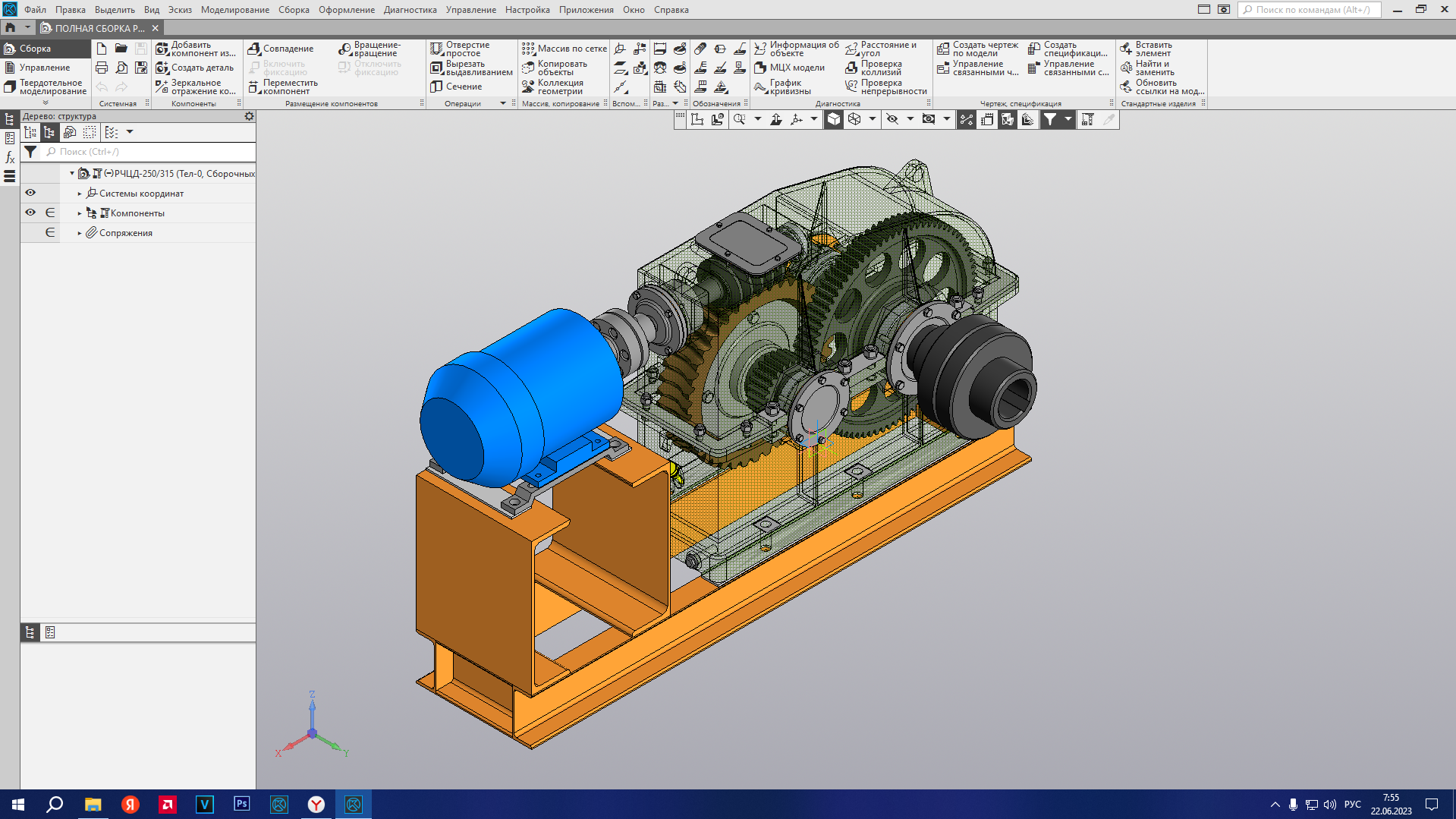

На тему "Проект привода с червячно-цилиндрическим редуктором"
Воткинск 2023
Pвых 8 - Выходная мощность, кВт
nвых 20 - Частота вращения выходного вала, об/мин
L 5 - Срок службы привода, лет
Kс 0,3 - Коэффициент суточного использования
Kг 0,7 - Коэффициент годового использования
Содержание
Введение 3
1. Кинематический и силовой расчёт привода. 4
2. Проектировочный и проверочный расчёт закрытых передач редуктора. 7
2.1 Проектировочный и проверочный расчёт червячной передачи редуктора. 7
2.2 Проектировочный и проверочный расчёт цилиндрической передачи редуктора. 10
3. Расчёт валов. 17
3.1 Предварительный расчёт диаметров валов. 17
3.2 Расчёт сил, действующих в зацеплении: 18
3.3 Расчёт входного (червячного) вала: 19
3.4 Расчёт промежуточного вала: 22
3.5 Расчёт выходного вала: 25
4. Расчёт и выбор подшипников. 28
4.1. Расчёт радиальной нагрузки в подшипниках: 28
4.2. Выбор подшипников на входной (червячный) вал. 29
4.3. Выбор подшипников на промежуточный вал. 32
4.4. Выбор подшипников на выходной вал. 34
5. Подбор и проверочный расчёт шпоночных соединений. 35
5.1. Расчёт шпонки на выходном валу. 35
5.2. Расчёт шпонок на промежуточном валу. 36
5.3. Расчёт шпонок на выходном валу. 37
6. Подбор муфт для соединения узлов привода. 38
7. Расчёт корпусных размеров. 40
8. Определение параметров для построения элементов механической передачи. 42
8.1. Определение параметров для червячного колеса. 42
8.2. Определение параметров для шестерни. 43
8.3. Определение параметров для цилиндрического колеса. 44
8.4. Определение параметров для стакана на червячный вал. 45
8.5. Определение параметров для крышки на червячный вал. 47
8.6. Определение параметров для глухой крышки на промежуточный вал. 49
8.7. Определение параметров для глухой крышки на выходной вал. 50
8.8 Определение параметров для крышки на выходной вал. 51
9. Тепловой расчёт редуктора. 52
10. Процесс сборки и эксплуатации. 53
Заключение 55
Список литературы 56
