Автоматическая бесступенчатая трансмиссия для радиоуправляемых моделей

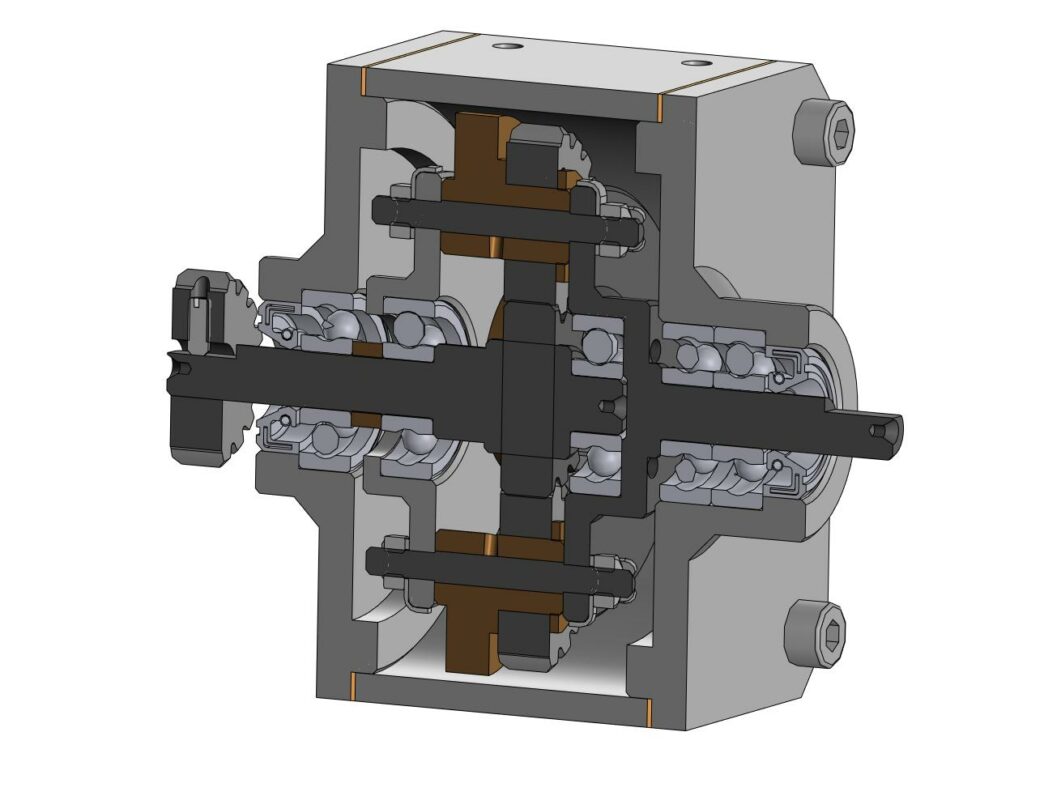

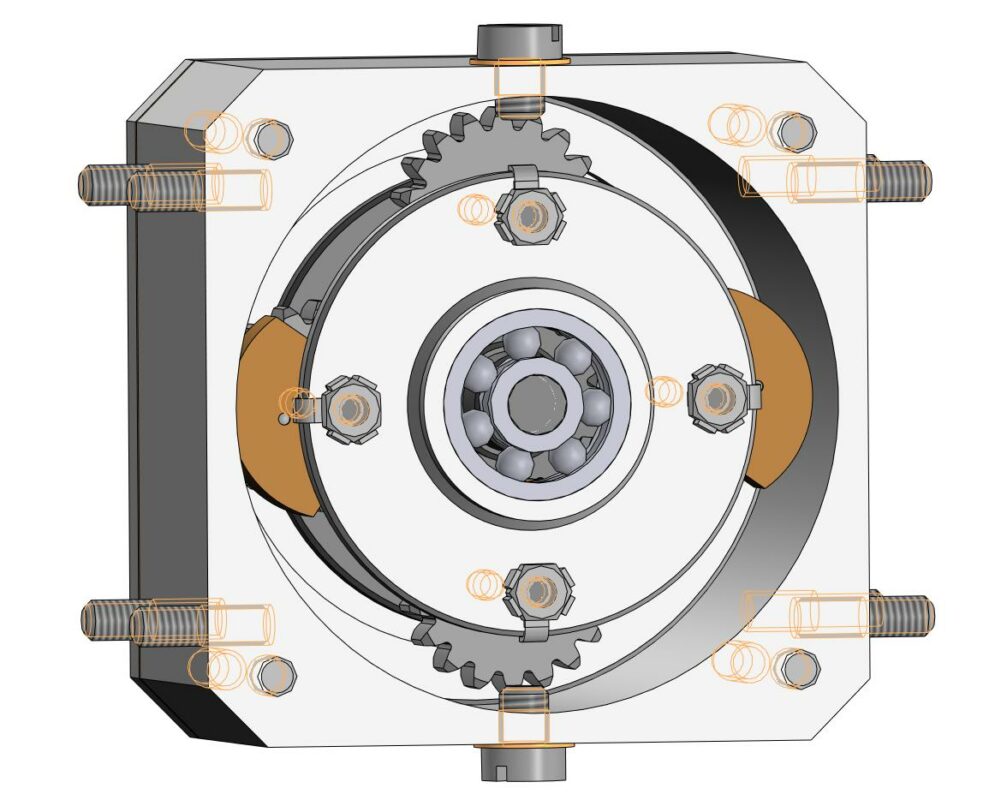

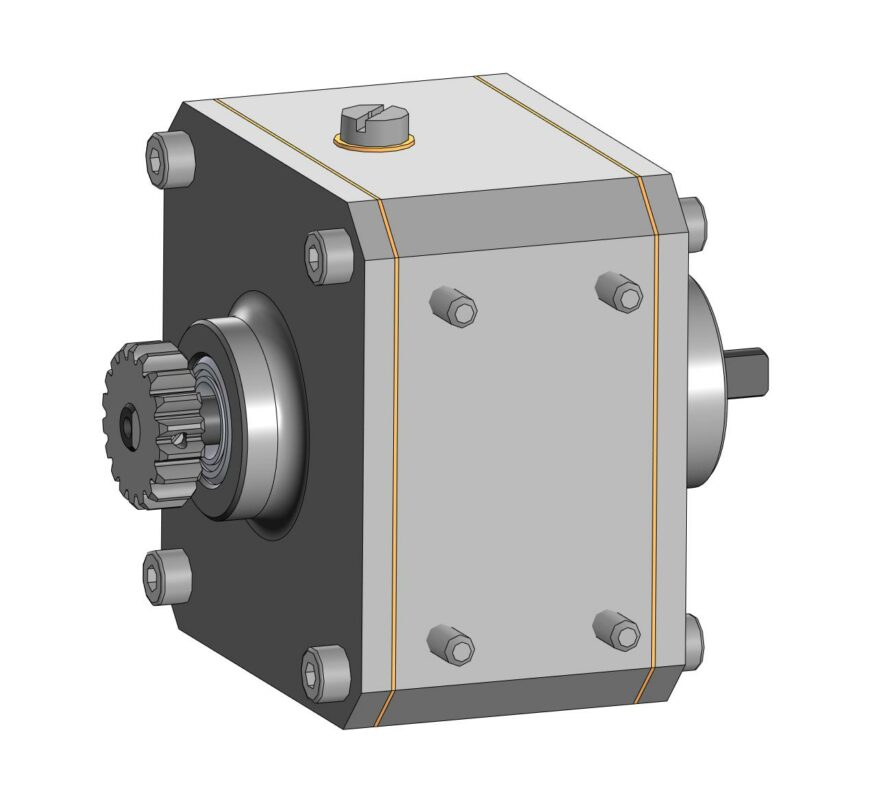

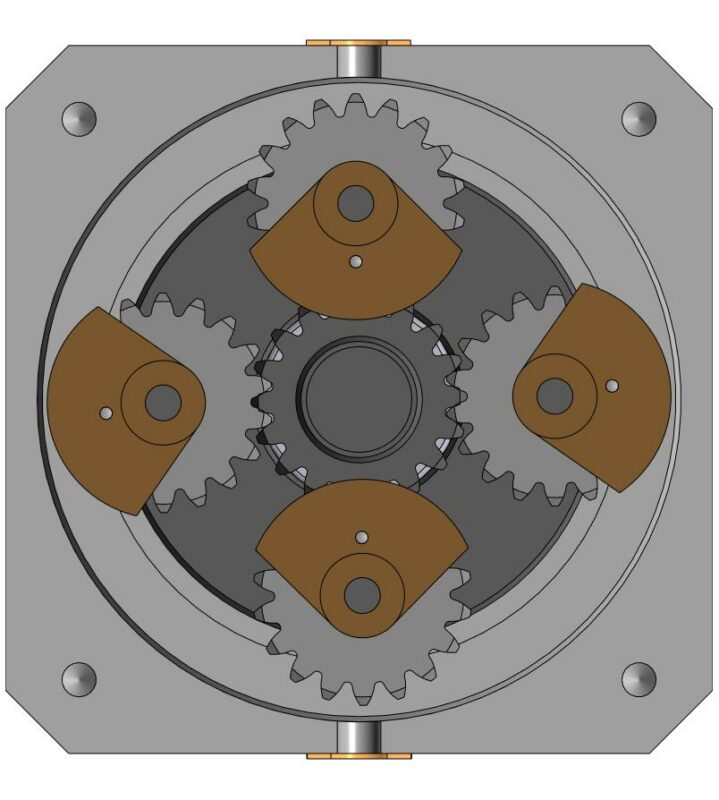

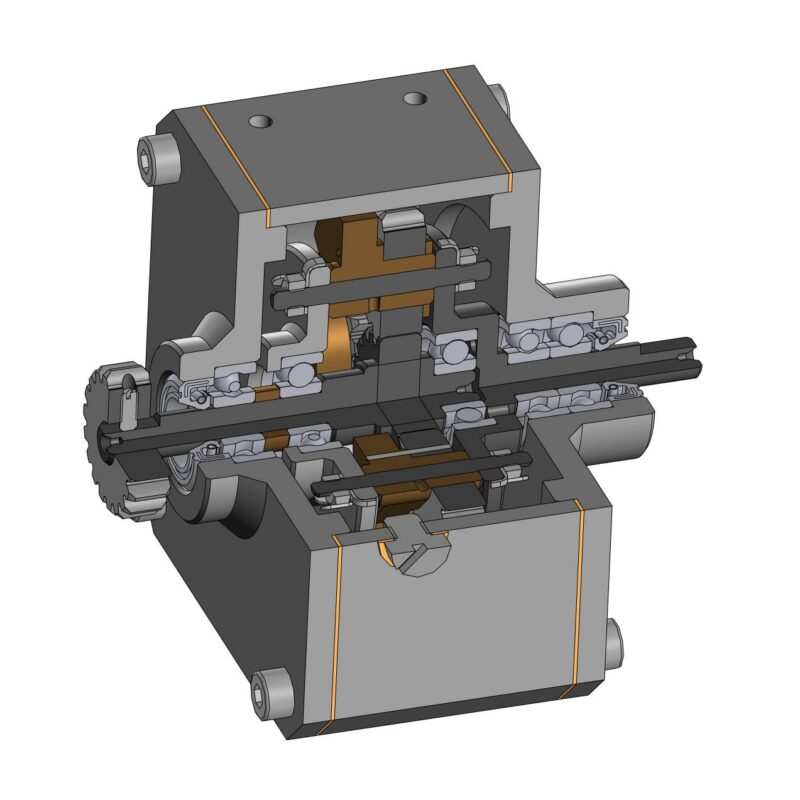

3Д - модель автоматической бесступенчатой трансмиссии. Данная конструкция была представлена в журнале "Моделист-конструктор" за 1966 год, №11. Автор статьи В. Овсяник предложил данную конструкцию для радиоуправляемых моделей. Автоматическая трансмиссия основана на применении планетарного механизма и эксцентриков. Принцип работы трансмисси следующий. На ведущем диске, который связан с валом двигателя, свободно вращаются сателлиты с прикрепленными к ним грузами (эксцентриками). Сателлиты находятся в постоянном зацеплении с солнечным зубчатым колесом, насаженным на ведомый вал. При вращении ведущего вала сателлиты эксцентрики начинают вращаться на своих осях, обегая солнечное колесо, и последовательно занимают положения, показанные на изображении.
Центробежные силы эксцентриков стремятся затормозить вращение сателлитов, т.е. действуя на солнечное колесо, заставляют его проворачиваться.
Если суммарный момент центробежных сил эксцентриков станет равным моменту двигателя, то на этих и более высоких оборотах будет получена прямая передача. Если сопротивление вращению возрастает, то центробежные силы не могут удерживать сателлиты неподвижно на осях, и они начинают вращаться, уменьшая число оборотов солнечного колеса. Таким образом, автоматически можно получить любое передаточное отношение трансмиссии, которое необходимо по условиям движения модели. Передаточное отношение бесступенчатой передачи изменяется в зависимости от сопротивления движению модели.
Автор 3-Д модели внёс несколько изменений в оригинальную конструкцию, направленные на повешение прочности и надежности. Оригинальная копия конструкции так же представлена на данном ресурсе
