Цилиндрический двухступенчатый редуктор uред=20

100

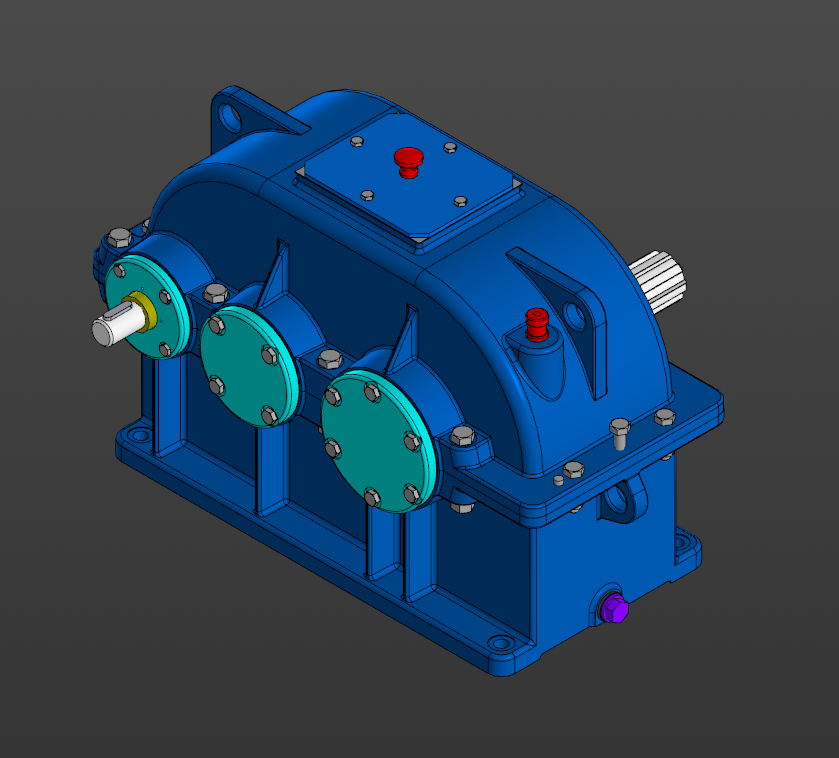

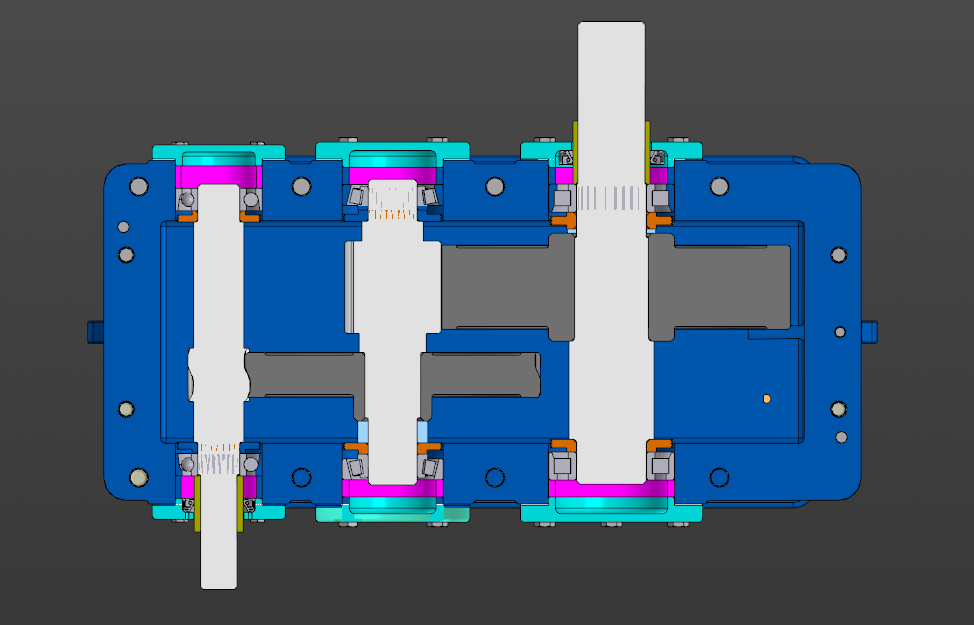

Цилиндрический двухступенчатый редуктор с передаточным числом 20. На входе посадочное место для внешнего шкива со шпонкой, на выходе - прямозубые шлицы. Первая ступень косозубая, вторая ступень прямозубая. Ведущие шестерни выполнены в виде валов-шестерней на обеих ступенях. Настроена автоматическая спецификация, задано зависимое вращение всех валов и зубчатых колес, выполнено разнесение всех элементов сборки и разрез по плоскости осей вращения валов.
Технические характеристики
1. Общее передаточное число привода: U=71,00
2. Передаточное число редуктора Uред = 20,00
3. Крутящий момент на выходном валу: Т=633950,5 Нхмм
4. Частота вращения на ведущем валу: n=800
5. Передаточное число цилиндрической тихоходной передачи: U= 3,95
6. Передаточное число цилиндрической быстроходной передачи: U=5,09
