Главный редуктор вертолета

ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра самолето- и вертолетостроение
Курсовой проект до дисциплине "Детали машин и механизмов"
На тему "Главный редуктор вертолета"
Иркутск 2019

Исходные данные:
Мощность на выходном валу P_вых= 180 кВт.
Мощность на валу отбора мощности P_хв= 20 кВт.
Частота вращения входного вала 〖n 〗_вх= 1500 об/мин.
Частота вращения выходного вала 〖n 〗_вых= 200 об/мин.
Частота вращения вала отбора мощности 〖n 〗_хв= 1500 об/мин.
Срок службы редуктора t_h= 1000 ч.
FT = 40 кН; FН = 1 кН; l = 500 мм.

Параметры режима нагружения:
T_р1= T_н,〖 T〗_р2= 0,91T_н, T_р3= 0,87T_н,
n_р1= n_н, n_р2= 1,10n_н, n_р3= 1,15n_н,
t_h1= 0,5t_н,〖 t〗_h2= 0,3t_н,〖 t〗_h3= 0,2t_н.
За номинальную нагрузку принять максимальную из длительно действующих нагрузок, при которой число циклов перемены напряжений N_n≥5∙10^4. Коэффициент перегрузки k_g=1.15…1.30, при этом число цикло перемены напряжений N_n≥1∙10^4.

Содержание
Введение 3
1 Кинематический и энергетический расчёт редуктора 4
1.1 Кинематический расчет редуктора 4
1.2 Энергетический расчет редуктора 6
2 Расчёт зубчатых передач редуктора 9
2.1 Выбор материала зубчатых колёс и обоснование термической обработки 9
2.2 Определение допускаемых контактных напряжений 9
2.3 Определение допускаемых напряжений изгиба 12
2.4 Расчет на прочность конической передачи 15
2.4.1 Определения габаритов передачи 16
2.4.2 Определение модуля и числа зубьев 16
2.4.3 Определение основных геометрических параметров передачи 16
2.4.4 Определение окружной скорости зубчатых колес 18
2.4.5 Проверка контактной прочности 18
2.4.6 Проверка изгибной прочности 19
2.4.7 Определение усилий зубчатого зацепления 21
2.4.8 Проверочный расчет на прочность при действии максимальной нагрузки 22
2.5 Расчет планетарной передачи на прочность 23
2.5.1 Определение основных параметров передачи a-g 23
2.5.2 Определение модуля и числа зубьев 23
2.5.3 Определение чисел зубьев передачи 24
2.5.4 Определения геометрических параметров 25
2.5.5 Проверка контактной прочности 25
2.5.6 Проверка изгибной прочности 26
2.5.7 Определение усилий в передаче 26
2.5.8 Определение ширины венца центрального колеса 27
2.5.9 Проверочный расчет на прочность при действии максимальной нагрузки 27
2.6 Расчет передачи на хвостовой винт 28
2.6.1 Определения габаритов передачи 28
2.6.2 Определение модуля и числа зубьев 28
2.6.3 Определение основных геометрических параметров передачи 29
2.6.4 Определение окружной скорости зубчатых колес 30
2.6.5 Проверка контактной прочности 30
2.6.6 Проверка изгибной прочности 31
2.6.7 Определение усилий зубчатого зацепления 33
2.6.8 Проверочный расчет на прочность при действии максимальной нагрузки 33
3 Расчет валов и осей 35
3.1 Расчет входного вала 35
3.1.1 Определение диаметра вала и выбор подшипников 35
3.1.2 Определение реакций опор и построение эпюр 35
3.1.3 Расчет подшипников на долговечность 37
3.1.4 Проверочный расчет вала на прочность 38
3.2 Расчет промежуточного вала 40
3.2.1 Определение диаметра вала и выбор подшипников 40
3.2.2 Определение реакций опор и построение эпюр 40
3.2.3 Расчет подшипников на долговечность 42
3.2.4 Расчет шлицевого соединения 43
3.2.5 Проверочный расчет вала на прочность 44
3.3 Расчет вала на хвостовой винт 45
3.3.1 Определение диаметра вала и выбор подшипников 45
3.3.2 Определение реакций опор и построение эпюр 45
3.3.3 Расчет подшипников на долговечность 47
3.3.4 Проверочный расчет вала на прочность 48
3.4 Расчет оси сателлита 49
3.4.1 Определение реакций опор и выбор подшипников 49
3.4.2 Расчет подшипников на долговечность 49
3.4.3 Расчет опасного сечения 50
3.5 Расчет выходного вала 50
3.5.1 Определение диаметра вала и выбор подшипников 50
3.5.2 Определение реакций опор и построение эпюр 50
3.5.3 Расчет подшипников на долговечность 51
3.5.4 Расчет шлицевого соединения 51
3.5.5 Проверочный расчет вала на прочность 52
4 Проверочный расчет болтового соединения крепления корпуса 54
5 Описание системы смазки и уплотнений 55
Заключение 56

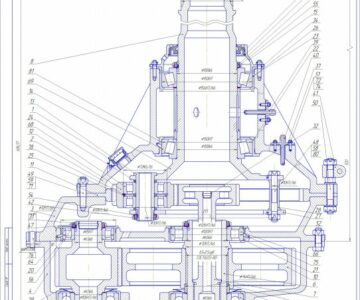

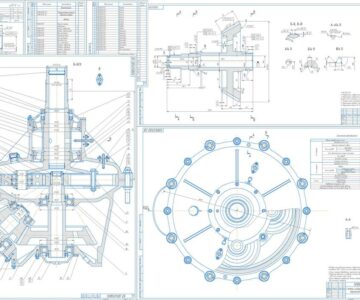

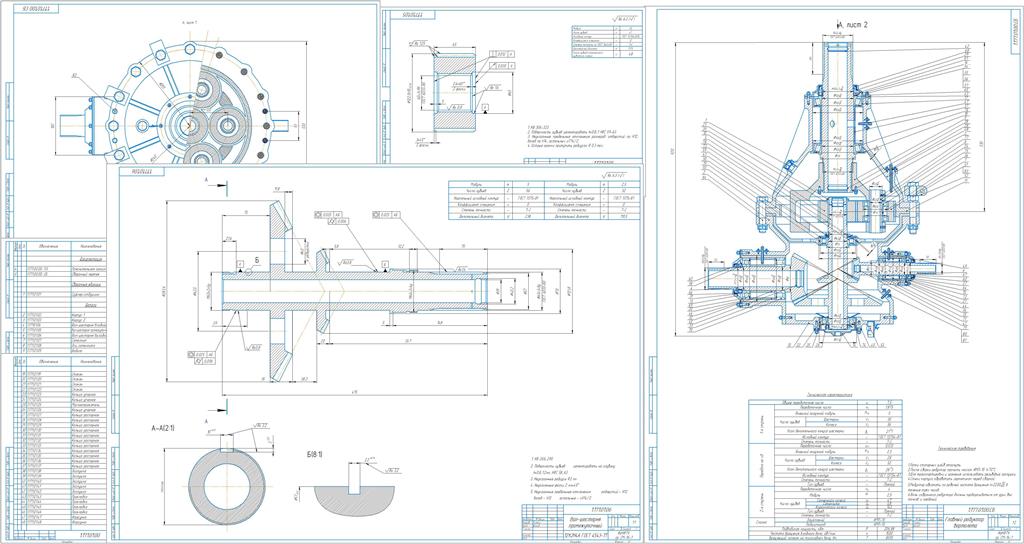

Состав: Редуктор(СБ), Промежуточный вал, солнеяное колесо, вид сверху, спецификация Язык документа

Софт: КОМПАС-3D 18

Файлы:
Редуктор/Promwjutochniy val.cdw
Редуктор/Sborka.cdw
Редуктор/Solnechnoe koleso.cdw
Редуктор/Sp1.cdw
Редуктор/Sp2.cdw
Редуктор/Sp3.cdw
Редуктор/Sp4.cdw
Редуктор/Vid sverhy.cdw
Редуктор/Курсовой проект.docx
Редуктор/Титульник Задание.docx
Редуктор
