ИРНИТУ,
Кафедра самолетостроения и эксплуатации АТ
Детали механизмов и машин

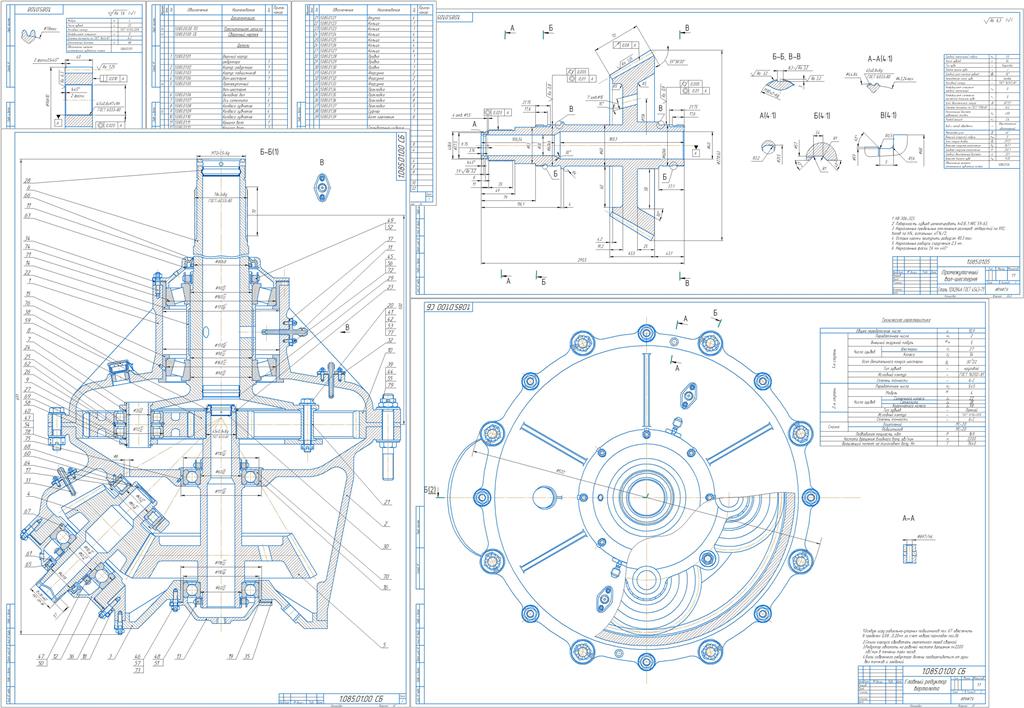

Главный редуктор вертолета
2019 г.
В качестве прототипа рекомендуется использовать редуктор Р-5 вертолёта МИ-4а.
Исходные данные:
тяга несущего винта, F_Т= 40 кН;
продольная сила несущего винта, F_H= 2 кН;
мощность на выходном валу, P_вых= 160 кВт;
частота вращения входного вала, nвх= 2200 об/мин;
частота вращения выходного вала, nвых= 200 об/мин;
срок службы редуктора, t_h= 2000 ч.
Содержание
Введение
1 Кинематический и энергетический расчёт редуктора
2 Определение допускаемых напряжений при расчёте зубчатых передач
3 Расчет конической передачи
4 Расчет планетарной передачи
5 Определение усилий в зацеплениях
6 Определение размеров основных деталей и узлов привода
7 Расчет валов на прочность и подбор подшипников по заданному ресурсу и надежности
8 Описание системы смазки и уплотнений
9 Расчет резьбовых соединений
Заключение
