Двухступенчатый главный редуктор вертолета

Самарский Государственный Аэрокосмический Университет им. академика С. П. Королева
Кафедра Основ конструирования машин
Курсовой проект по курсу Детали машин и механизмов
На тему "Проектирование цилиндрического двухступенчатого редуктора"
Самара 2010

В данной работе проектируется двухступенчатый цилиндрический редуктор . Выходная ступень выполнена по консольной схеме . Обе ступени – цилиндрические прямозубые.Разработана конструкция двухступенчатого соосного редуктора для передачи и усиления крутящего момента с вала двигателя на винт. Проведены проверочные расчёты передач, , колёс, валов, подшипников, шлицов.

Исходные данные :
Сила тяги на несущем винте 8,5 кН
Несущая сила на винте 0,5 кН
Частота вращения выходного вала 250 об/мин
Мощность на выходном валу 150 кВт
Частота вращения входного вала 1800 об/мин
Расчетная долговечность 1200 ч
Расстояние от плоскости подвески до несущего винта 650 мм
Привод работает спокойно без толчков и вибраций.
Режим нагружения нулевой.

Техническая характеристика
1. Передаточное отношение редуктора 7,2
2. Частота вращения входного вала 1800об/мин
3. Частота вращения выходного вала 250об/мин
4. Ресурс работы редуктора 1200ч

Состав: Главный редуктор вертолета (СБ), деталировка (колесо, вал, крышка, стакан), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Детали машин / Редукторы / Двухступенчатый главный редуктор вертолета

Просмотр файлов
Главный редуктор вертолета 2\DM.DOC
Главный редуктор вертолета 2\Вал входной.cdw
Главный редуктор вертолета 2\Колесо зубчатое.cdw
Главный редуктор вертолета 2\Крышка подшипника.cdw
Главный редуктор вертолета 2\Редуктор-1.cdw
Главный редуктор вертолета 2\Редуктор-1.jpg
Главный редуктор вертолета 2\Редуктор-2.cdw
Главный редуктор вертолета 2\Спецификация-1.cdw
Главный редуктор вертолета 2\Спецификация-2.cdw
Главный редуктор вертолета 2\Спецификация-3.cdw
Главный редуктор вертолета 2\Спецификация-4.cdw
Главный редуктор вертолета 2\Стакан.cdw

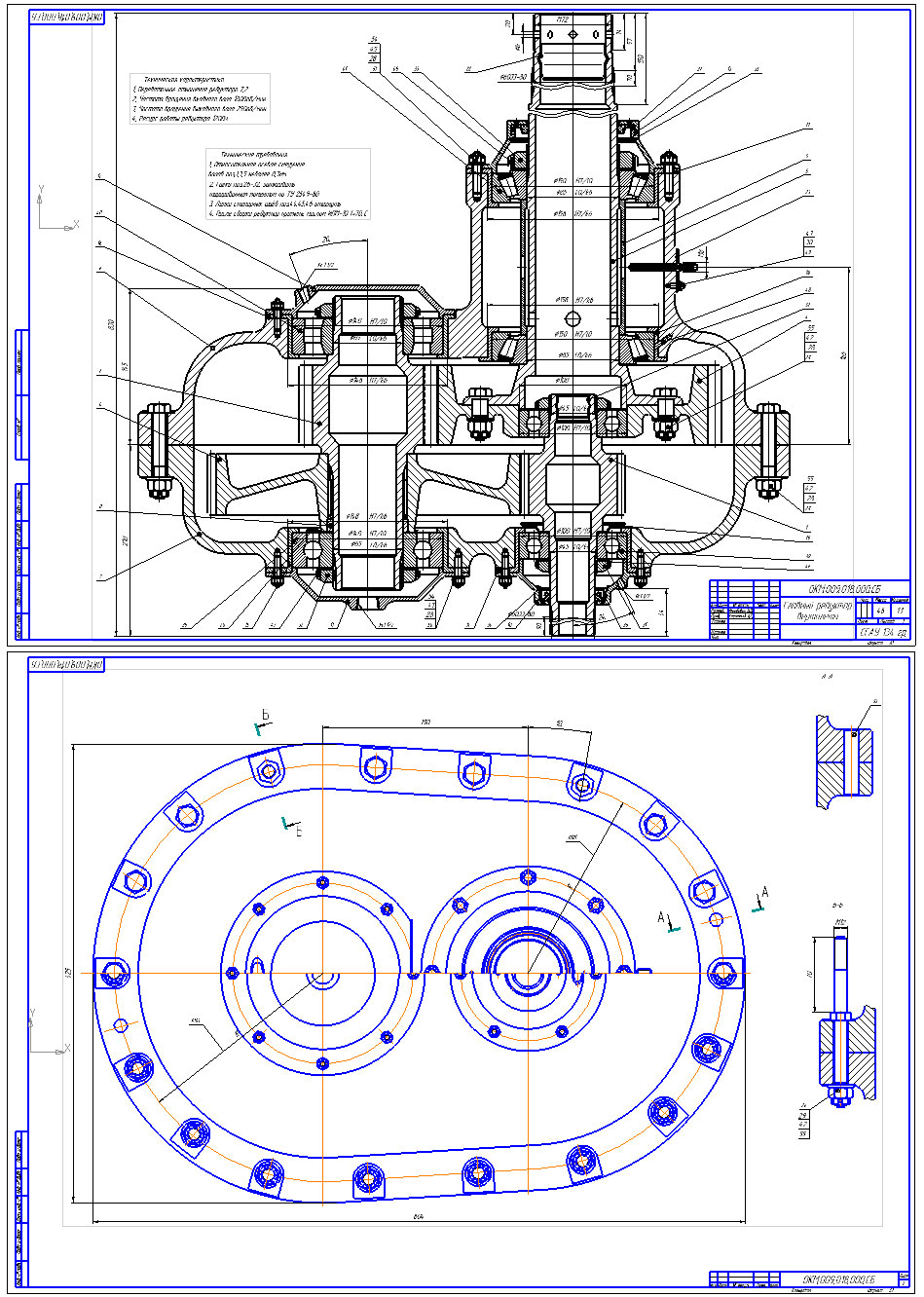

Главный редуктор вертолета
