Одноступенчатый цилиндрический косозубый редуктор

Белорусский национальный технический университет
Кафедра Детали машины
Курсовой проект по дисциплине "Прикладная механика"
На тему: " Расчищать и спроектировать привод конвейера"
Минск 2014

В данном проекте рассматривается привод конвейера. Произведен технический расчет цилиндрического косозубого редуктора.

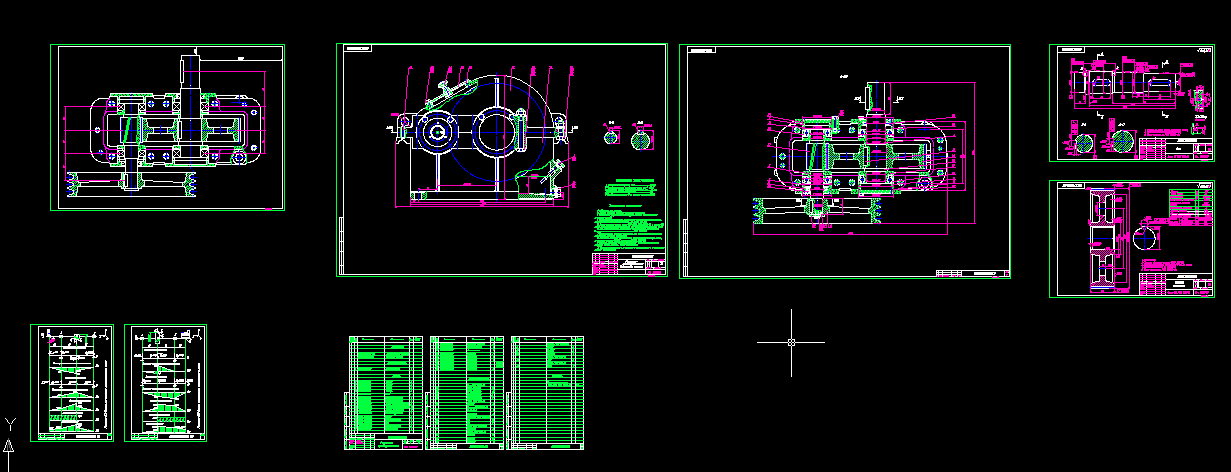

Графическая часть содержит компоновочную схему и общий вид редуктора.
Курсовой проект содержит 3 листа формата А1 графической части, 15 файлов форд с пояснительной запиской.
техническая характеристика
передаточное число редуктора 5;
мощность на валу рабочей машины 2,6 кВт;
частота вращения вала рабочей машины 60 мин-1;
Расчетный суммарный срок службы 10000 часов;
Вращающий момент на тихоходном валу 421,408 Нм;
Межосевое расстояние 150 мм;
Число зубьев шестерни 20;
число зубьев колеса 98.

Состав: Редуктор цилиндрический(СБ), Компоновочная схема, Деталировка ( вал, зубчатое колесо); Спецификация. Язык документа

Софт: AutoCAD 2008

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Одноступенчатый цилиндрический косозубый редуктор

1_vybor_elektrodvigatelya_i_kinematichesky_rasche.doc
2_opredelenie_moschnostey_i_peredavaemykh_vraschayuschi.doc
3_1_raschet_kosozuboy_peredachi.doc
3_2_raschet_klinoremennoy_peredachi.doc
4_predvaritelny_raschet_diametrov_valov.doc
5_podbor_i_proverochny_raschet_muft_zubchataya.doc
6_predvaritelny_podbor_podshipnikov.doc
7_Komponovochnaya_skhema_i_vybor_sposoba_smazyvani.doc
8_raschet_valov_po_ekvivalentnomu_momentu.doc
9_podbor_podshipnikov_po_dolgovechnosti.doc
10_podbor_i_proverochny_raschet_shponochnykh_soedin.doc
11_naznachenie_posadok_sherokhovatosti_poverkhnost.doc
12_raschet_valov_na_vynoslivost.doc
13_opisanie_sborki_reduktora.doc
14_regulirovka_podshipnikov_i_zatseplenia.doc
Grafichesky_material1.dwg
