Редуктор цилиндрический одноступенчатый с косозубыми колесами

Нефтекамский нефтяной колледж
Отделение электротехники
Курсовая по дисциплине " Детали машин"
На тему: " Редуктор цилиндрический одноступенчатый с косозубыми колесами"
Нефтекамск 2016

Исходные данные: Передаточное число: U=4, вращающийся момент тихоходного вала Т2=104Н м, Частота вращения тихоходного вала n2= 446 об/мин

В данной работе конструируется редуктор, предназначенный для передачи и преобразования вращающего момента, от электродвигателя к нефтяному оборудованию.

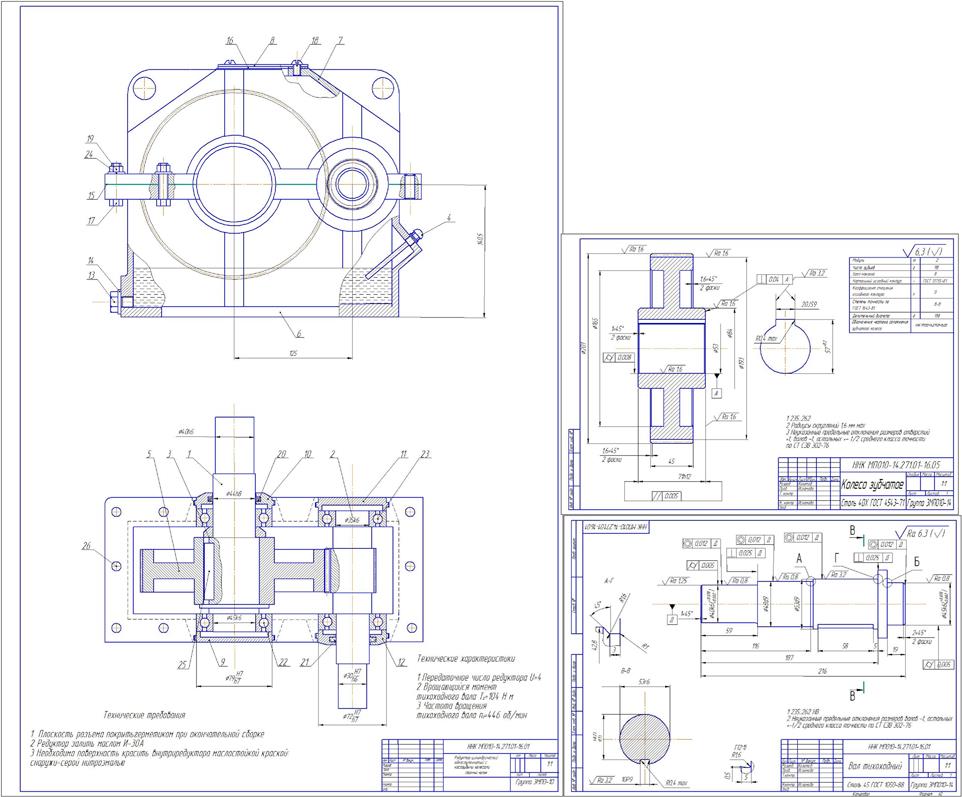

Графическая часть содержит Сборочный чертеж редуктора, чертеж вала и чертеж зубчатого колеса.

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Введение

1 Общая часть
1.1 Описание устройства редуктора
1.2 Выбор электродвигателя и кинематический расчет
2 Расчетная часть
2.1 Расчет передач
2.2 Расчет валов
2.3 Расчет подшипников
2.4 Расчет шпонок
2.5 Расчет корпуса
3 Выбор масла
4 Описание сборки и разборки редуктора
Заключение
Список используемой литературы

Состав: Сборочный чертеж, Деталировка( зубчатое колесо, вал) Язык документа

Софт: КОМПАС-3D 16

Файлы:
Вал.cdw
Спецификация.doc
Зубчатое колесо.cdw
Сборочный чертеж А1.cdw
Пояснительная записка.docx
