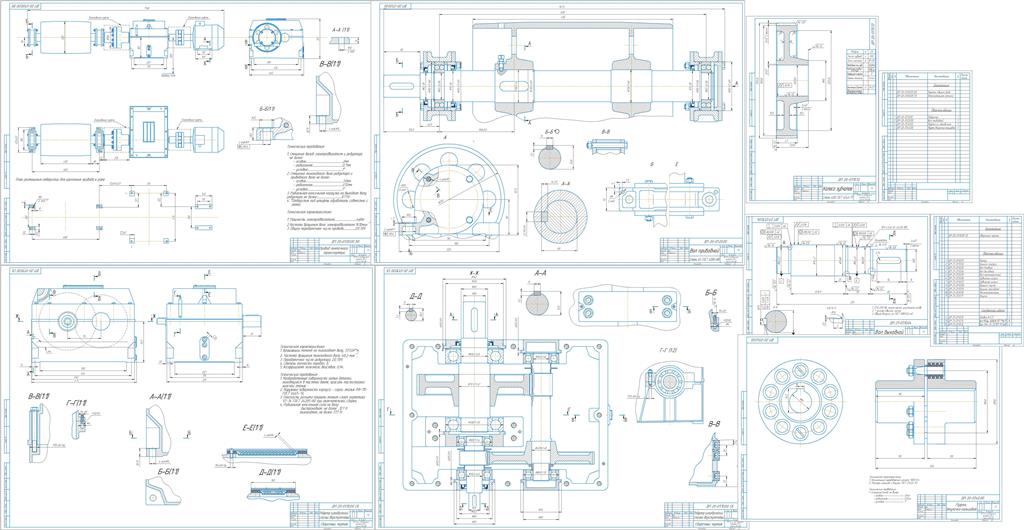

Привод ленточного транспортёра с двухступенчатым цилиндрическим соосным однопоточным редуктором с косозубыми передачами внешнего зацепления

МГТУ им.Н.Э.Баумана
Кафедра "Вакуумная и компрессорная техника"
Проектирование редуктора
Москва 2020

Редуктор двуступенчатый цилиндрический косозубый.
Технические требования:
Типовой режим нагружения: II
Расчётный ресурс: 10000часов
Изготовление серийное : 1000 штук в год
Исходные данные:
Окружная сила F,кН: 3,5
Скорость ленты V,м/с: 1,0
Диаметр барабана D,мм:280
Длина барабана B,мм:450
СОДЕРЖАНИЕ

Техническое задание
Кинематический расчет привода
1.1 Подбор электродвигателя
1.2. Расчет двухступенчатого цилиндрического редуктора
2. определение диаметров валов
3.Определение расстояния между деталями и корпусом и диаметры болтов.
4. Конструирование колес
4.1.Конструирование цилиндрического колеса тихоходного вала
4.2.Конструирование цилиндрического колеса быстроходного вала
5.Соединения с натягом
5.1Соединения с натягом промежуточного вала с колесом
5.2.Соединения с натягом тихоходного с колесом
6. Шпоночные соединения
7. Расчет подшипников качения на заданный ресурс
7.1 Расчет подшипников на быстроходном валу
7.2 Расчет подшипников на промежуточном валу
7.3 Расчет подшипников на тихоходном валу
7.4 Расчет подшипников на приводном валу
8. Конструирование корпусных деталей и крышек подшипников
9. Расчет валов на статическую прочность и сопротивление
усталости
10. Выбор смазочных материалов
11. Выбор муфты

Список использованной литературы
