Привод пластинчатого двухпоточного конвейера

Казахский агротехнический университет им С.Сейфуллина
Кафедра "Технологические машины и оборудования"
Курсовой проект по дисциплине "Детали машин" вариант 18-10
На тему : "Привод пластинчатого двухпоточного конвейера"

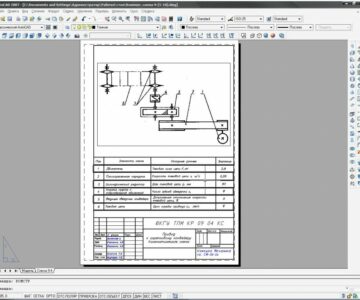

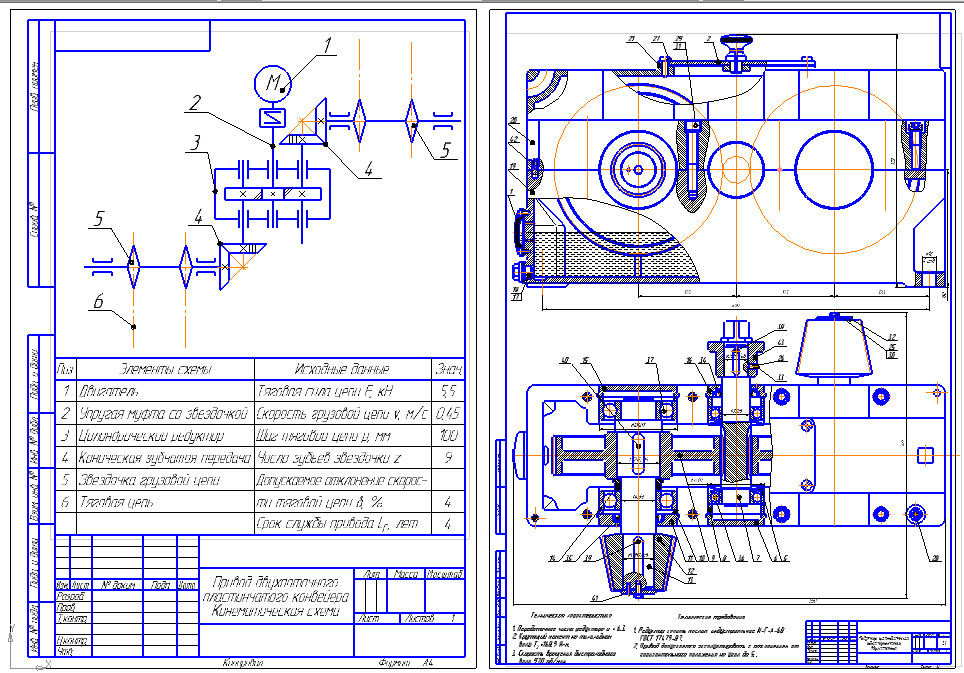

Проектируемый машинный агрегат служит приводом пластинчатого двухпоточного конвейера. Привод состоит из электродвигателя, вал которого через упругую муфту со звездочкой соединен с ведущим валом цилиндрического косозубого редуктора с двумя ведомыми валами. На оба вала редуктора насажены конические прямозубые шестерни открытой зубчатой передачи, которая приводит в действие рабочий вал пластинчатого конвейера.

Исходные данные:
Тяговая сила цепи F, кН 5,5
Скорость тяговой цепи, м/с 0,45
Шаг тяговой цепи р, мм 100
Число зубьев звездочки z 9
Допускаемое отклонение
скорости грузовой цепи δ, % 4
Срок службы привода Lг, лет 4

Техническая характеристика Редуктор цилиндрический одноступенчатый двухпоточный
1. Передаточное число редуктора u = 6,3.
2. Крутящий момент на тихоходном валу Т =168,9 Н м.
3. Скорость вращения быстроходного вала 970 об/мин.
