БГТУ Военмех им. Д.И.Устинова
Кафедра И8,
Курсовой проект по дисциплине "детали машин"
Тема: Проектирование электро-механического привода (редуктора)
СПб, 2016
ТЗ: Вариант №1
Максимальный статический момент нагрузки Мн на выходном валу привода, Н*м 50
Максимальная частота вращения выходного вала привода nн, об/мин 60
Приведенный к выходному валу привода момент инерции массы исполнительного устройства Jну ,кг*м2 0.2
Предельное время разгона привода tpmax=[τ], c 0.2
Режим работы привода повторно-кратковременный с отношением ty/tц 0.85
Измерительное устройство Сельсин датчик типа НД-404

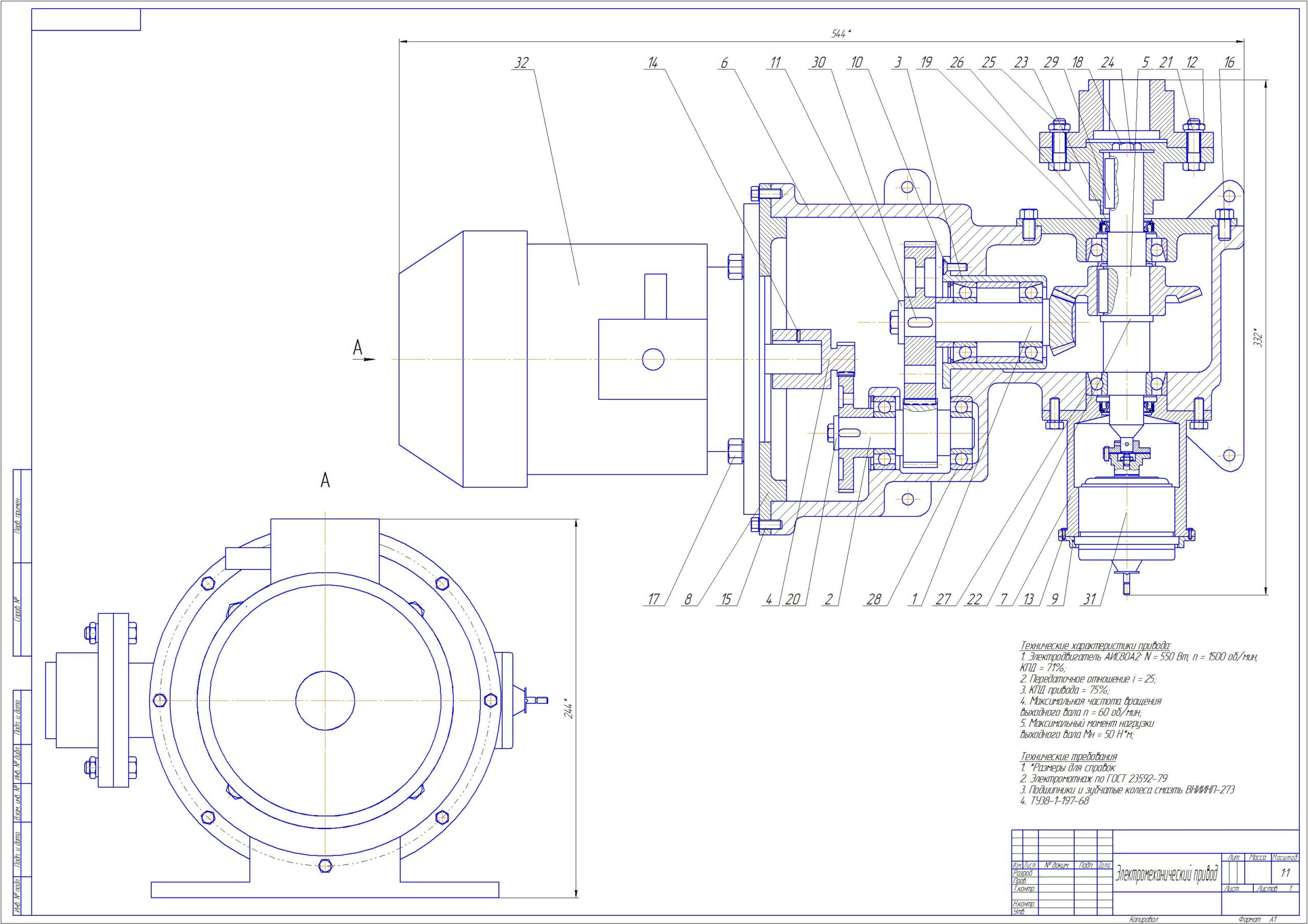

Графическая часть: Сборочный чертеж и спецификация
Содержание:
Введение 3
1. Техническое задание 4
2. Расчет требуемой мощности исполнительного электродвигателя 5
2.1 Характеристика заданного режима работы привода 5
2.2 Расчет ориентировочного значения КПД передаточного механизма привода 5
2.3 Определение эквивалентного постоянного момента нагрузки 5
2.4 Расчет приведенного к выходному звену привода постоянного момента нагрузки с учетом потерь на трение 5
2.5 Расчет приведенного к выходному звену момента инерции
привода 5
2.6 Расчет максимального углового ускорения выходного звена
привода при разгоне 5
2.7 Определение максимального динамического момента,
приведенного к выходному звену 5
2.8 Расчет требуемой мощности привода 5
2.9 Выбор исполнительного электродвигателя для привода 6
3. Определение кинематических параметров передаточного механизма привода 6
3.1 Определение требуемого общего передаточного отношения редуктора 6
3.2 Распределение передаточного отношения редуктора по отдельным ступеням 6
4. Проектировочный расчет редуктора 7
4.1. Проектировочный расчет выходной конической передачи 7
4.2. Проектировочный расчет двухступенчатой цилиндрической зубчатой передачи 10
Вывод 13
Литература 14
Приложение
