Проектирование главного редуктора вертолёта

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«САМАРСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
УНИВЕРСИТЕТ имени академика С.П.КОРОЛЁВА»
Кафедра основ конструирования машин
Курсовой проект по дисциплине «Детали машин»
На тему: «ПРОЕКТИРОВАНИЕ ГЛАВНОГО РЕДУКТОРА ВЕРТОЛЁТА»
Самара, 2019

Исходные данные для проектирования редуктора
Тяга несущего винта FТ = 6,5 кН
Продольная сила несущего винта FН = 0,5 кН
Частота вращения выходного вала n_вых = 230 об/мин
Мощность на выходном валу P_вых = 130 кВт
Частота вращения входного вала n_вх= 1700 об/мин
Срок службы редуктора t_h= 1250 ч
Расстояние от плоскости вращения несущего винта до плоскости крепления к подредукторной раме l = 500 мм
Режим работы 3
Содержание
1. КИНЕМАТИЧЕСКИЙ И ЭНЕРГЕТИЧЕСКИЙ РАСЧЁТ РЕДУКТОРА 4
1.1. Определение общего передаточного отношения и разбивка его по ступеням 4
1.2. Определение частот вращения валов 4
1.3. Назначение КПД передач и расчет мощностей 5
1.4. Определение крутящих моментов в валах 5
2. РАСЧЕТ БЫСТРОХОДНОЙ ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ 7
2.1. Определение допускаемых контактных напряжений 7
2.2. Определение допускаемых напряжений изгиба 9
2.3. Определение габаритных размеров 11
2.4. Определение модуля и чисел зубьев 13
2.5. Геометрический расчет 14
2.6. Проверочный расчет на контактную прочность 15
2.7. Проверочный расчет на изгибную прочность 17
3. РАСЧЕТ ТИХОХОДНОЙ ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ 18
3.1. Определение допускаемых контактных напряжений 18
3.2. Определение допускаемых напряжений изгиба 20
3.3. Определение габаритных размеров 22
3.4. Определение модуля и чисел зубьев 23
3.5. Геометрический расчет 24
3.6. Проверочный расчет на контактную прочность 26
3.7. Проверочный расчет на изгибную прочность 28
4. РАСЧЁТ НА ЭВМ 30
4.1. Расчёт быстроходной передачи 30
4.2. Расчёт тихоходной передачи 31
4.3. Эскизирование редуктора 32
5. ЭСКИЗНАЯ КОМПОНОВКА РЕДУКТОРА 33
5.1. Предварительная оценка диаметров валов 33
5.2. Предварительный подбор подшипников качения 34
5.3. Расчет усилий в зацеплении быстроходной цилиндрической передачи 35
5.4. Расчет усилий в зацеплении тихоходной цилиндрической передачи 35
5.5. Модель редуктора на ЭВМ 36
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 37

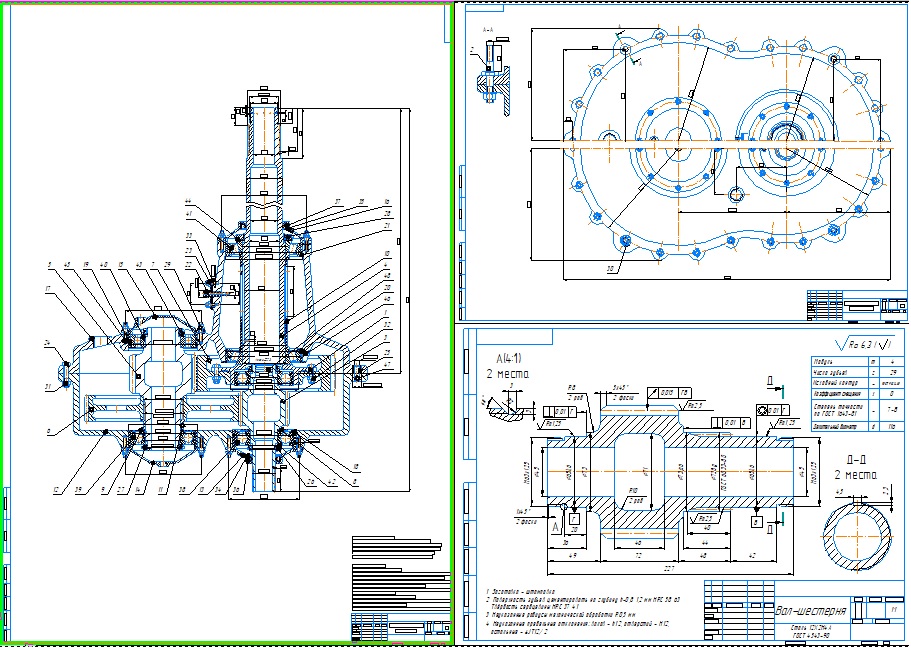

Состав: Главный редуктор вертолета (2СБ), Вал-шестерня, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V18

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование главного редуктора вертолёта

9-4/Вал-шестерня.cdw
9-4/Лист1.cdw
9-4/Лист2.cdw
9-4/РПЗ.docx
9-4/Спецификация.cdw
9-4
