Проектирование редуктора механизма поворота

СПб ГБПОУ "Академия машиностроения"
Специальные машины и устройства
ПМ.01 Конструирование и проектирование систем вооружения
МДК.01.01 Проектирование систем вооружения
На тему: "Проектирование редуктора механизма поворота" Санкт -Петербург 2019

Исходные данные:
- мощность электродвигателя 6,6 кВт;
- частота вращения вала двигателя 68 об/с

В данной работе рассматривается двухступенчатый редуктор механизма поворота гусеничной техники.

ВВЕДЕНИЕ…………………………………………………………………………………… 3
1 ПОРЯДОК РАЗРАБОТКИ КУРСОВОГО ПРОЕКТА (РАСЧЕТНО-
ГРАФИЧЕСКОЙ РАБОТЫ)………………………………………………………………… 5
1.1 Расчет зубчатых передач………………………………………………………………… 5
1.1.1 Выбор электродвигателя ……………………………………………………………….5
1.1.1.1 Коэффициент полезного действия редуктора……………………………………….5
1.1.1.2 Требуемая мощность электродвигателя……………………………………………..5
1.1.2 Определение передаточного числа ……………………………………………………6
1.1.3 Определение частоты вращения на валах…………………………………….. ………7
1.1.3.1 Мощность валов редуктора…………………………………………………………..7
1.1.3.2 Крутящий момент валов………………………………………………………………8
1.1.4 Выбор материала зубчатых колес и допускаемых напряжений ……………………9
1.1.4.1 Допускаемые контактные напряжения при расчете на выносливость……………..9
1.1.4.2 Допускаемые напряжения изгиба при расчете на выносливость для……………..10
сталей при нормализации и улучшении.
1.1.5 Определение межосевых расстояний………………………………………………...10
1.1.6 Определение модулей зацепления, чисел зубьев шестерен и колес ……………….11
1.1.6.1 Суммарное число зубьев ступеней …………………………………………………12
1.1.6.2 Число зубьев шестерни и колеса ступеней…………………………………………12
1.1.7 Уточнение передаточного числа……………………………………………………...13
1.1.8 Геометрический расчет зубчатых колес……………………………………………...14
1.1.9 Проверочный расчет на контактную выносливость ………………………………...18
1.2 Проверочный расчет на изгибную выносливость……………………………………..23
1.3 Проектный (предварительный) расчет валов ………………………………………….26
1.4 Определение конструктивных элементов редуктора………………………………….28
1.5 Расчет валов на усталостную прочность……………………………………………….31
1.5.1 Определение нагрузок на валы………………………………………………………..31
1.5.2 Выбор материала и запаса усталостной прочности………………………………….32
1.5.3 Расчет промежуточного вала………………………………………………………….32
1.5 Расчет подшипников промежуточного вала……………………………………………36
1.6 Смазывание редуктора…………………………………………………………………..38
ЗАКЛЮЧЕНИЕ ……………………………………………………………………………...40
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ И ЛИТЕРАТУРЫ …………………..41

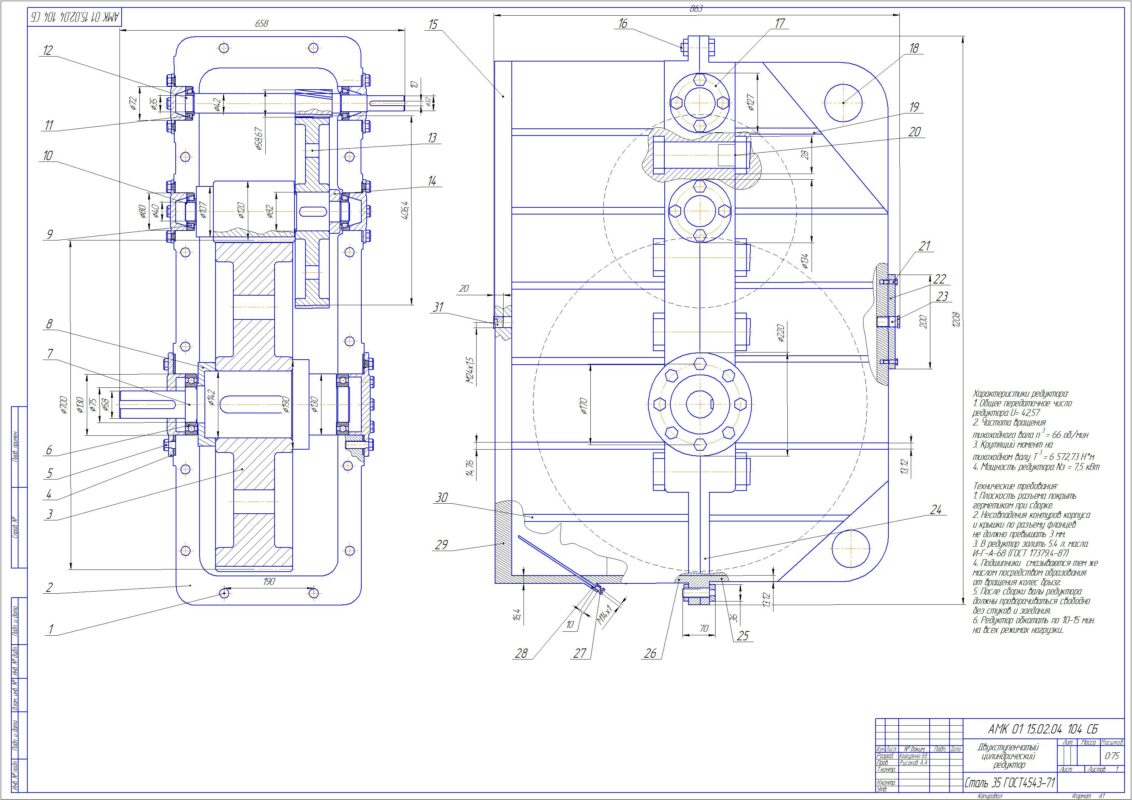

Состав: Пояснительная записка, Промежуточный вал чертеж, Компоновочный чертеж, Спецификация, Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование редуктора механизма поворота

Спецификация.spw
Компоновочный чертеж.cdw
Промежуточный вал чертеж.cdw
Пояснительная записка.docx
