ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра теоретической и прикладной механики
Курсовой проект по дисциплине "Механика"
на тему: "ПРОЕКТИРОВАНИЕ РЕДУКТОРА ВАЛЬЦОВОГО КРИСТАЛЛИЗАТОРА"
Исходные данные
Мощность на валу кристаллизатора – 3.2 кВт
Частота вращения вала кристаллизатора – 120 об/мин
Угол наклона цепной передачи – 45 град
Срок службы – 14тыс.часов
В данной работы был произведен расчет редуктора вальцового кристаллизатора, сформирован основной чертеж редуктора и важных его элементов.

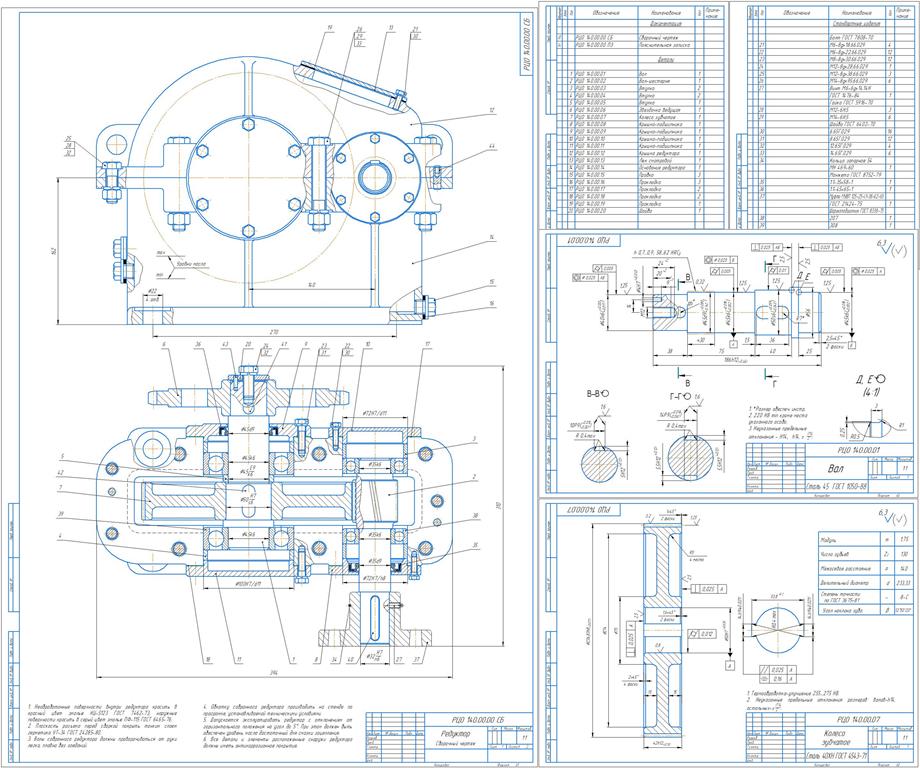

Графическая часть содержит: сборочный чертеж, зубчатое колеса, вал и спецификацию
Содержание:
Введение
1. Выбор электродвигателя и кинематический расчет
2. Расчёт зубчатой цилиндрической передачи
3. Расчёт цепной передачи
4. Конструктивные размеры шестерен и колёс
5. Выбор муфты на входном валу привода
6. Проверка прочности шпоночных соединений
7. Конструктивные размеры корпуса редуктора
8. Расчёт реакций в опорах
9. Построение эпюр моментов валов
10. Проверка долговечности подшипников
11. Уточненный расчёт валов
12. Выбор сорта масла
13. Выбор посадок
14. Технология сборки редуктора
15. Заключение
