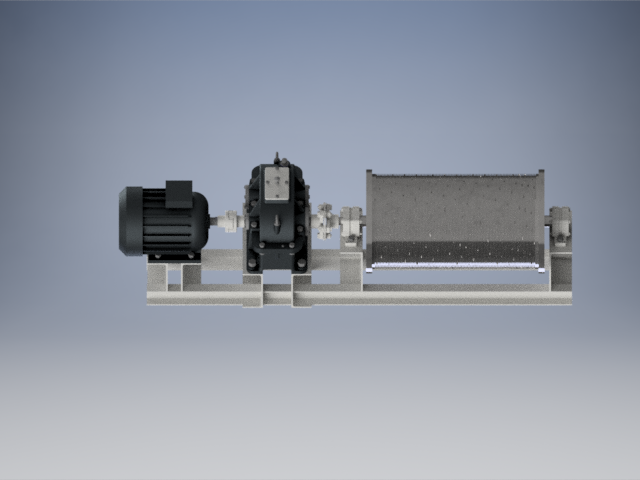

Проектирование тяговой лебедки (Редуктор соосный) u=13

Харьковский Авиационный Институт им Н.Е. Жуковского
Кафедра теоретической механики, машиноведения, и роботомеханичных систем.
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование тяговой лебедки"
Харьков 2018

Пояснительная записка содержит 36 листов,12 рисунков, 3 листа формата А1, 8 источников.
Содержание
1 КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА
1.1 Определение параметров исполнительного органа
1.2 Расчёт мощности двигателя
1.3 Определение передаточного отношения привода
2 Расчет зубчатых передач
2.1 Выбор материалов зубчатых колес
2.2 Прочностной расчёт зубчатых колес
2.3 Определение размеров зубчатых колес
3. Эскизное проектирование
3.1 Проектировочный расчёт валов
3.2 Выбор муфт
3.3 Выбор уплотнений для валов
3.4 Выбор типа и схему установки подшипников
3.5 Расчет шпоночных соединений
3.6 Конструирование валов
4 Расчет конструирование корпусных деталей
5 Проверочный расчет подшипников качения
6 Проверочный расчет вала
6.1 Расчет вала на статическую прочность
6.2 Расчет вала на сопротивление усталости
7 Расчет и конструирование элементов исполнительного органа
7.1 Расчет и конструирование барабана
7.2 Подбор подшипников качения
7.3 Конструирование опорных узлов и крышек подшипников
7.4 Конструирование сварной рамы
Выводы
Библиографический список

Исходные данные:
Диаметр барабана=300мм
Заданная по условию сила тяги=3300Н
Заданная скорость перемещения=1.21 м/c

Техническая характеристика привода
Тип электродвигателя АИР 132S4
Мощность электродвигателя, кВт 7,5
Частота вращения вала электродвигателя, мин 1500
Частота вращения входного вала редуктора, мин 1455
Частота вращения выходного вала редуктора, мин 96.76
КПД привода 0.854

Техническая характеристика редуктора
1. Передаточное число редуктора, U 13
2. Крутящий момент на выходном валу T, Нм 534,48
3. Частота вращения быстроходного вала редуктора п, мин 1455
4. Частота вращения тихоходного вала редуктора п, мин 375,2

Состав: ояснительная записка (ПС), Редуктор (СБ), Привод (СБ), Деталировка ( вал, зубчатое колесо, крышка подшипника), Спецификация ( редуктора и привода) Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование тяговой лебедки (Редуктор соосный) u=13

Вал выходной (1).cdw
Зубчатое колесо1 (1).cdw
Крышка подшипника (1).cdw
привод спецификация.cdw
привод.cdw
сборка редуктора стр2.cdw
Сборка редуктораСТРАНиЦа1.cdw
Спецификация к сборке .cdw
Записка (3).docx
