Проектирование тяговой лебедки u=15

Харьковский Авиационный Институт им Н.Е. Жуковского
Кафедра теоретической механики, машиноведения, и роботомеханичных систем.
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование тяговой лебедки"
Харьков 2018

Пояснительная записка содержит 36 листов,12 рисунков, 2 листа формата А1, 8 источников.

Содержание
1 КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА
1.1 Определение параметров исполнительного органа
1.2 Расчёт мощности двигателя
1.3 Определение передаточного отношения привода
2 Расчет зубчатых передач
2.1 Выбор материалов зубчатых колес
2.2 Прочностной расчёт зубчатых колес
2.3 Определение размеров зубчатых колес
3. Эскизное проектирование
3.1 Проектировочный расчёт валов
3.2 Выбор муфт
3.3 Выбор уплотнений для валов
3.4 Выбор типа и схему установки подшипников
3.5 Расчет шпоночных соединений
3.6 Конструирование валов
4 Расчет конструирование корпусных деталей
5 Проверочный расчет подшипников качения
6 Проверочный расчет вала
6.1 Расчет вала на статическую прочность
6.2 Расчет вала на сопротивление усталости
7 Расчет и конструирование элементов исполнительного органа
7.1 Расчет и конструирование барабана
7.2 Подбор подшипников качения
7.3 Конструирование опорных узлов и крышек подшипников
7.4 Конструирование сварной рамы
Выводы
Библиографический список

Исходные данные: Диаметр барабана=250мм
Заданная по условию сила тяги=1400Н
Заданная скорость перемещения=1.21 м/c

Техническая характеристика привода
Тип электродвигателя АИР 90L4
Мощность электродвигателя, кВт 2,2
Частота вращения вала электродвигателя, мин 1500
Частота вращения входного вала редуктора, мин 1425
Частота вращения выходного вала редуктора, мин 92,48
КПД привода 0.858

Техническая характеристика редуктора
1. Передаточное число редуктора, U 15
2. Крутящий момент на выходном валу T, Нм 187.4
3. Частота вращения быстроходного вала редуктора п, мин 1455
4. Частота вращения тихоходного вала редуктора п, мин 320

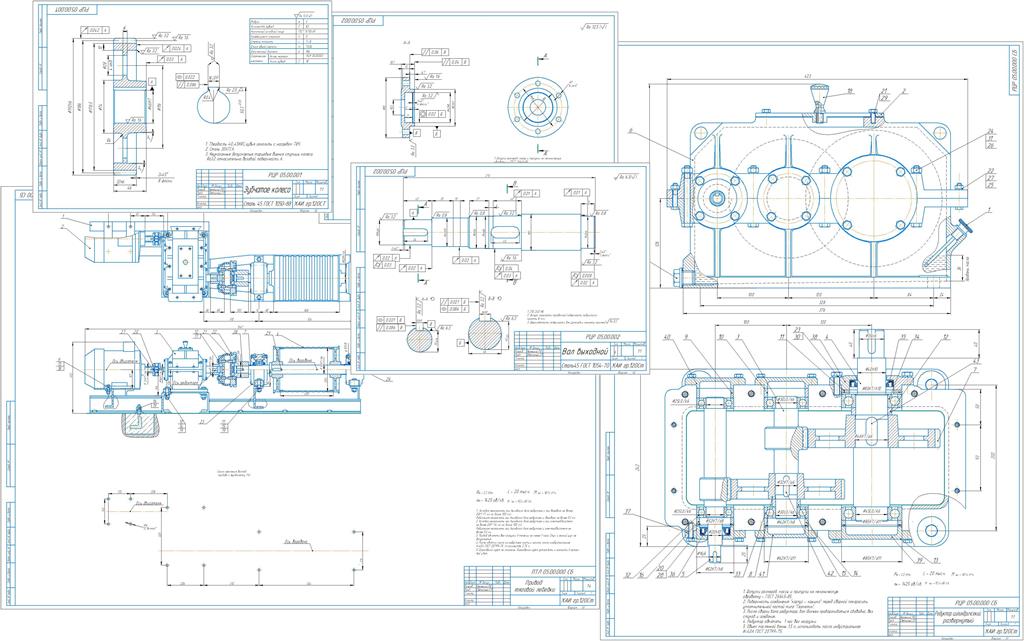

Состав: Пояснительная записка (ПС), Редуктор (СБ), Привод (СБ), Деталировка ( вал, зубчатое колесо, крышка подшипника), Спецификация ( редуктора и привода) Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование тяговой лебедки u=15

Деталировка вал выходной.cdw
Деталировка зубчатое колесо.cdw
Деталировка крышка подшипника.cdw
Сбоорочный чертеж привода.cdw
Сборочный чертеж редуктора.cdw
Спецификация к сборке.cdw
Спецификация привода.cdw
Пояснительная записка1.docx
