Спроектировать привод ленточного транспортёра

Пензенский артиллерийско-инженерный институт
кафедра общепрофессиональных дисциплин
дисциплина детали машин и основы конструирования
тема: спроектировать привод ленточного транспортёра
Пенза, 2015

Реферат
Данный курсовой проект состоит из пояснительной записки и графической части. В пояснительной записке приведен расчет привода к ленточному транспортёру, выполненный на 53 листах, в которых подробно расписана методика кинематического расчета привода и выбора электродвигателя, приведен проектный расчет на прочность зубчатых передач, расчет вала на прочность, кроме этого расчет шпоночных соединений и расчет подшипников качения.

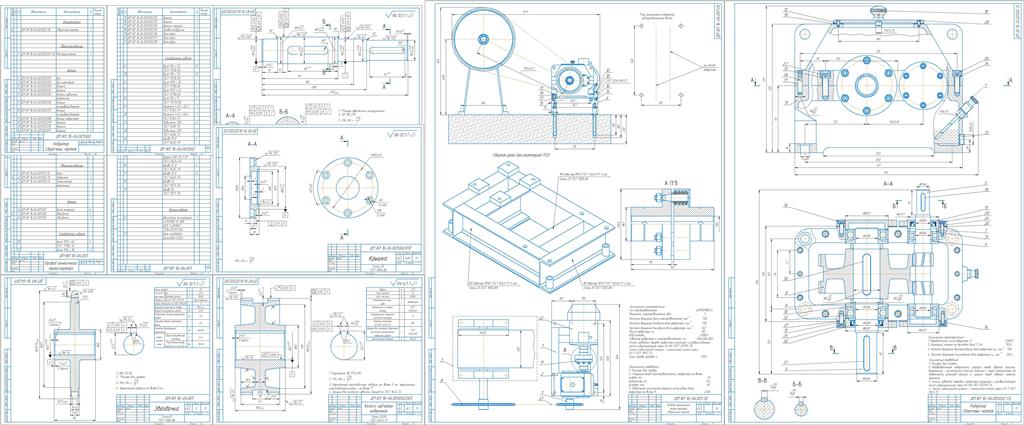

Графическая часть содержит: лист формата А1 – сборочный чертеж редуктора, лист формата А1 – рабочие чертежи деталей, лист формата А1 – общий вид привода.
Пояснительная записка содержит 53 листа, 5 рисунков, 11 источников, 1 приложение.
ПРИВОД, ЗУБЧАТОЕ КОЛЕСО, МОДУЛЬ, ЧИСЛО ЗУБЬЕВ, МОЩ-НОСТЬ, ЧАСТОТА ВРАЩЕНИЯ, КРУТЯЩИЙ МОМЕНТ.
Объектом проектирования является привода ленточного транспортёра.
Цель работы – спроектировать привод ленточного транспортёра.
В результате проведённой работы спроектирован привод ленточного транспортёра.

Исходные данные
Рассчитать и спроектировать редуктор привода ленточного транспортёра по заданной кинематической схеме.
Условия работы привода:
Окружная сила на барабане транспортёра 2,3 кН;
скорость движения ленты транспортёра 1,2 м/с;
диаметр барабана транспортёра 400 мм;
ширина ленты транспортёра b=300 мм;
срок службы ленточного конвейера L_Г=5 лет;
коэффициент суточного использования мостового крана K_сут=0,29;
коэффициент годового использования мостового крана K_год=0,6.
режим нагружения – постоянный.

Содержание
1 Исходные данные 5
2 Описание конструкции 6
3 Выбор двигателя 7
4 Кинематический расчёт 9
5 Расчёт зубчатой передачи редуктора 12
5.1 Расчёт допускаемых контактных напряжений зубчатой передачи 12
5.2 Проектный расчёт на прочность цилиндрической косозубой
зубчатой передачи редуктора 16
6 Расчёт цепной передачи 24
7 Определение конструктивных размеров корпуса редуктора 30
8 Предварительный расчёт валов редуктора 31
9 Выбор подшипников качения 33
10 Расчёт выходного вала редуктора 34
11 Расчёт подшипников качения 41
12 Расчёт шпоночных соединений 42
13 Расчёт муфты 44
14 Система смазки редуктора 45
Заключение 46
Список литературы 47
Приложение А - Спецификации 48
