Расчет и проектирование редуктора

Астраханский государственный технический университет
Кафедра начертательной и инженерной графики
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет и проектирование редуктора"
Астрахань 2014

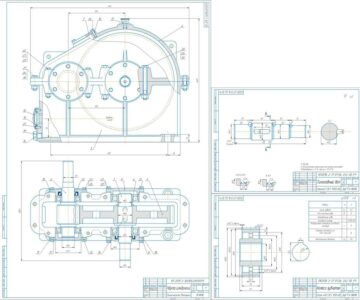

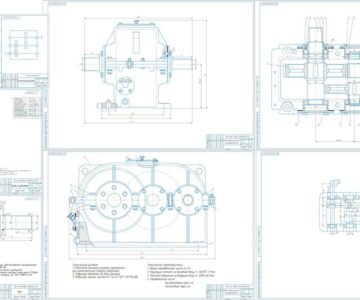

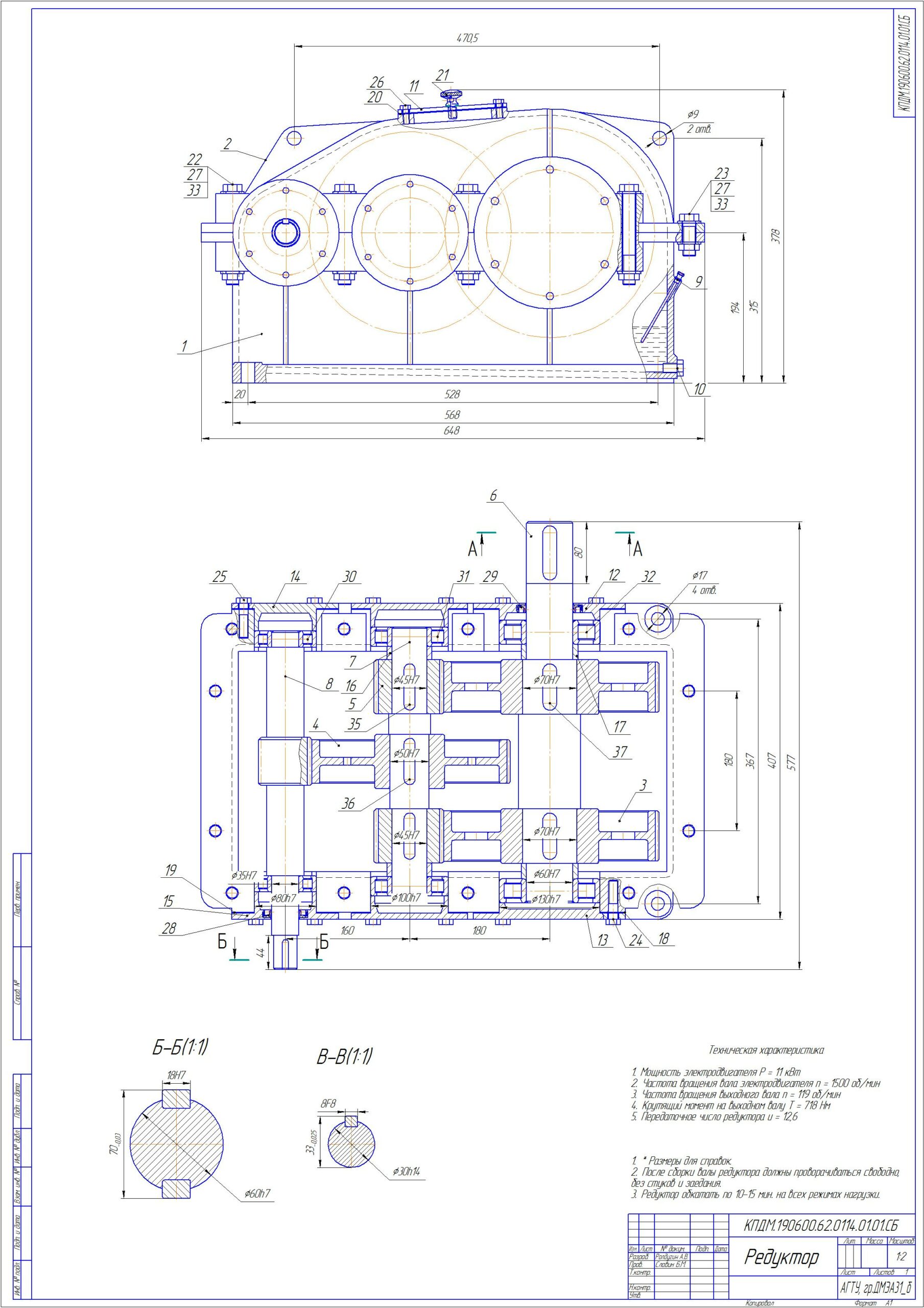

В рамках данного курсового проекта рассмотрены расчеты и проектирование редуктора, который включает в себя электрический двигатель, зубчатую передачу, сдвоенную зубчатую передачу и цепную передачу. Графическая часть содержит сборочный чертеж редуктора, крышку редуктора и 2 чертежа деталировки редуктора (вал, зубчатое колесо).
Курсовой проект содержит 1 лист формата А1, 1 лист формата А2, 2 листа формата А3, 1 спецификацию, 45 страниц пояснительной записки, содержащей 21 рисунок, 2 таблицы и 2 источника.
Разрабатываемый редуктор предназначен для промышленного применения в различных отраслях машиностроения.

Техническая характеристика привода:
Электродвигатель серии 4A132M4Y3 (мощность 11 кВт, частота вращения 1500 об/мин)
Редуктор цилиндрический трехступенчатый
Частота вращения на выходном валу редуктора - 52 об/мин
Общее передаточное число привода - 29
Вращающий момент на выходном валу - 1910 Нм

Техническая характеристика редуктора
1. Частота вращения вала, 52 об/мин
2. Общее передаточное число редуктора 8
3. Ресурс работы, 10000 часа
4. Крутящий момент на валу, 1910 Нм
5. Мощность на валу, 10,5 кВт
6.Угловая скорость вала, 5,49 рад/с
7.Диаметр звездочки, 254,7 мм
