Самарский государственный технический университет
Кафедра Механики
Курсовая работа по дисциплине "Прикладная механика"
На тему:«Расчет и проектирование цилиндрического редуктора»
Самара 2015
В рамках данной курсовой работы рассмотрены расчеты и проектирование цилиндрического редуктора.

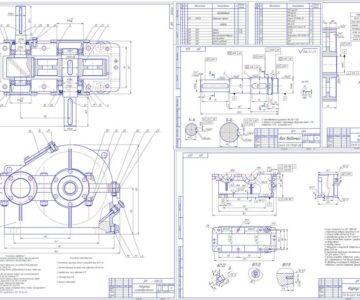

Графическая часть содержит общий редуктора, сборочный чертеж редуктора и 2 чертежа деталировки редуктора (вал выходной,колесо зубчатое).
Курсовая работа содержит 1 лист формата А1,2 листа формата А2, 1 спецификацию, 24 страницы пояснительной записки, содержащей 5 рисунков, 8 таблиц и 3 источника.
Редуктор - это механизм, служащий для уменьшения частоты вращения и увеличения вращающего момента. Редуктор состоит из литого чугунного корпуса, в котором размещены зубчатые или червячные передачи, закрепленные на валах.
Цилиндрический редуктор - это одна из самых популярных разновидностей редукторов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому.
Техническое задание
Частота вращения вала двигателя,nдв = 1000 об/мин
Частота вращения выходного вала,nвых = 250 об/мин
Вращающий момент на выходном валу,Tвых = 80 Нм
Срок службы редуктора (в годах),L = 9
Тип редуктора: цилиндрический (ЦР)
Коэффициент загрузки ,Кгод = 0,6; Ксут = 0,3
