Расчет привода к мешалке

Казахский Агротехнический университет им. С. Сейфуллина
Кафедра технической механики
Курсовой проект по дисциплине "Детали машин"
На тему "Расчет привода к мешалке"
Нур-Султан 2019

Исходные данные Редуктор цилиндрический 4А100L6:

Момент сопротивления вращению Т, кН∙м 0,25
Частота вращения мешалки n, об/мин 75
Допускаемое отклонение
скорости барабана δ, % 7
Срок службы привода Lг, лет 6

Проектируемый машинный агрегат служит приводом к мешалке и может применятся в производственных линиях, для эксплуатации которых необ-ходимо приготовление технологических растворов. Привод состоит из элек-тродвигателя, вал которого через клиноременную ременную передачу соединен с ведущим валом цилиндрического косозубого редуктора с вертикальным расположением валов. Ведомый вал редуктора через упругую муфту с торо-образной оболочкой соединен с валом мешалки. Проектируемый привод рабо-тает в 2 смены в реверсивном режиме. Характер нагрузки - с малыми колеба-ниями.

Содержание

Введение……………………………………………………………………...3
1 Кинематическая схема машинного агрегата……………………………….5
2 Выбор двигателя, кинематический расчет привода……………………….6
3 Выбор материалов зубчатых передач и определение допускаемых на-пряжений……………………………………………………………………..9
4 Расчет закрытой цилиндрической передачи……………………………...10
5. Расчет и проектирование клиноременной передачи
открытого типа ...…………………………………………………………..13
6 Нагрузки валов редуктора…………………………………………………15
7 Проектный расчет валов редуктора………………………………………,16
8 Расчетная схема валов редуктора и проверка подшипников…………...18
9 Проверочный расчет подшипников……………………………………….22
10 Конструктивная компоновка привода…………………………………….24
11 Проверочные расчеты……………………………………………………...28
12 Технический уровень редуктор…………………………………………....31
Заключение………………………………………………………………....32
Литература………………………………………………………………….33

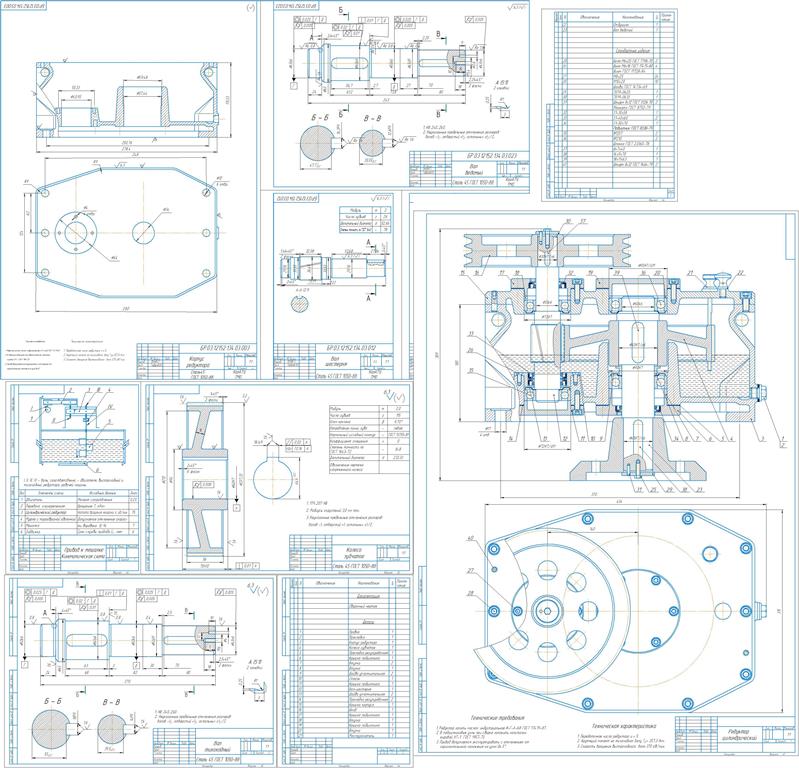

Состав: Редуктор, Компоновка, Деталировка (вал, корпус, колесо, крышка) Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:
Вал.cdw
Кинематическая схема 13-4.cdw
Колесо.cdw
Компановка.cdw
Расчет 13-4.doc
Редуктор.cdw
Спецификация 13-4.spw
Деталировка.cdw
