Расчёт и проектирование привода конвейера

Белорусский национальный технический университет
Кафедра: «Детали машин, подъёмно-транспортные машины и механизмы»
Курсовой проект по дисциплине «Прикладная механика»
На тему: «Расчёт и проектирование привода конвейера»
Минск 2014

В данном курсовом проекте разрабатывается привод конвейера, состоящий из:
1. Рамы;
2. Электродвигателя;
3. Цепной муфты;
4. Редуктора конического прямозубого;
5. Клиноременной передачи.

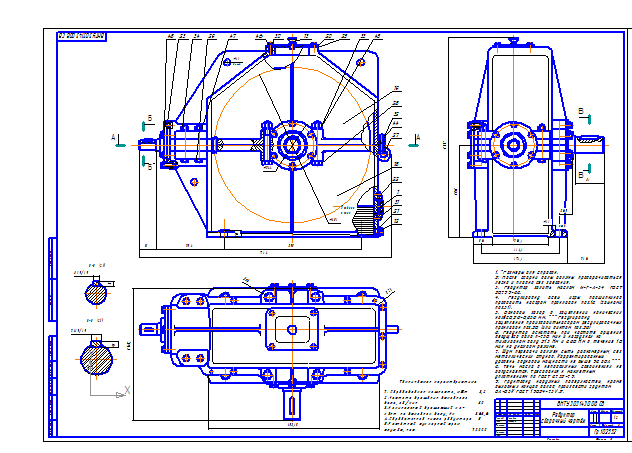

Графическая часть содержит чертежи общего вида редуктора, деталировку вала и конического колеса.
курсовой проект содержит 4 листа формата А1 графической части, 54 страницы пояснительной записки, содержащей 18 рисунков, 6 таблиц и 6 источников.
Техническая характеристика:
Мощность на выходном конце вала, кВт - 3,2
Частота вращения на выходном валу, об/мин - 80
Угол наклона открытой передачи, град. - 15
Долговечность редуктора, ч - 10000

Состав: Редуктор конический (СБ), Деталировка (Колесо коническое, вал), Спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Расчёт и проектирование привода конвейера
