Расчёт привода роликового конвейера (u=45,326)

Белорусский государственный технологический университет
Кафедра деталей машин и основ конструирования
Курсовой проект по дисциплине "Детали машин, основы конструирования и ПТМ отрасли"
На тему "Привод роликового конвейера"
Минск 2014

Целью выполнения курсовой работы является проектирование привода роликового конвейера.
Произведены кинематические и силовые расчеты привода. Проведены проектные и проверочные расчеты ременной передачи, закрытых зубчатых передач, расчет валов, подшипников, корпуса редуктора и муфты. Выполнена компоновка редуктора. Выбран способ смазки и вид смазочных материалов для передач и подшипников. Выбраны и обоснованы отклонения размеров, формы, взаимного расположения, параметры шероховатости поверхностей.
В результате спроектирован привод роликового конвейера оптимальных размеров.
Техническая характеристика привода:
Электродвигатель асинхронный 4А112М2У3 (мощность 7,5 кВт, частота вращения 2900 об/мин)
Редуктор цилиндрический двухступенчатый (u=15,892)
Частота вращения на выходном валу редуктора - 63,98 об/мин
Общее передаточное число привода - 45,326
Вращающий момент на выходном валу - 970,078 Нм
Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1017
2. Общее передаточное число редуктора 15,892
3. Передаточное число быстроходной ступени 4,457
4. Передаточное число тихоходной ступени 3,565
5. Вращающий момент на тихоходном валу, Нм 970,078

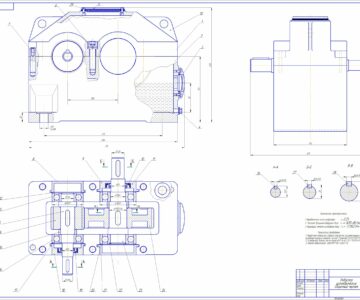

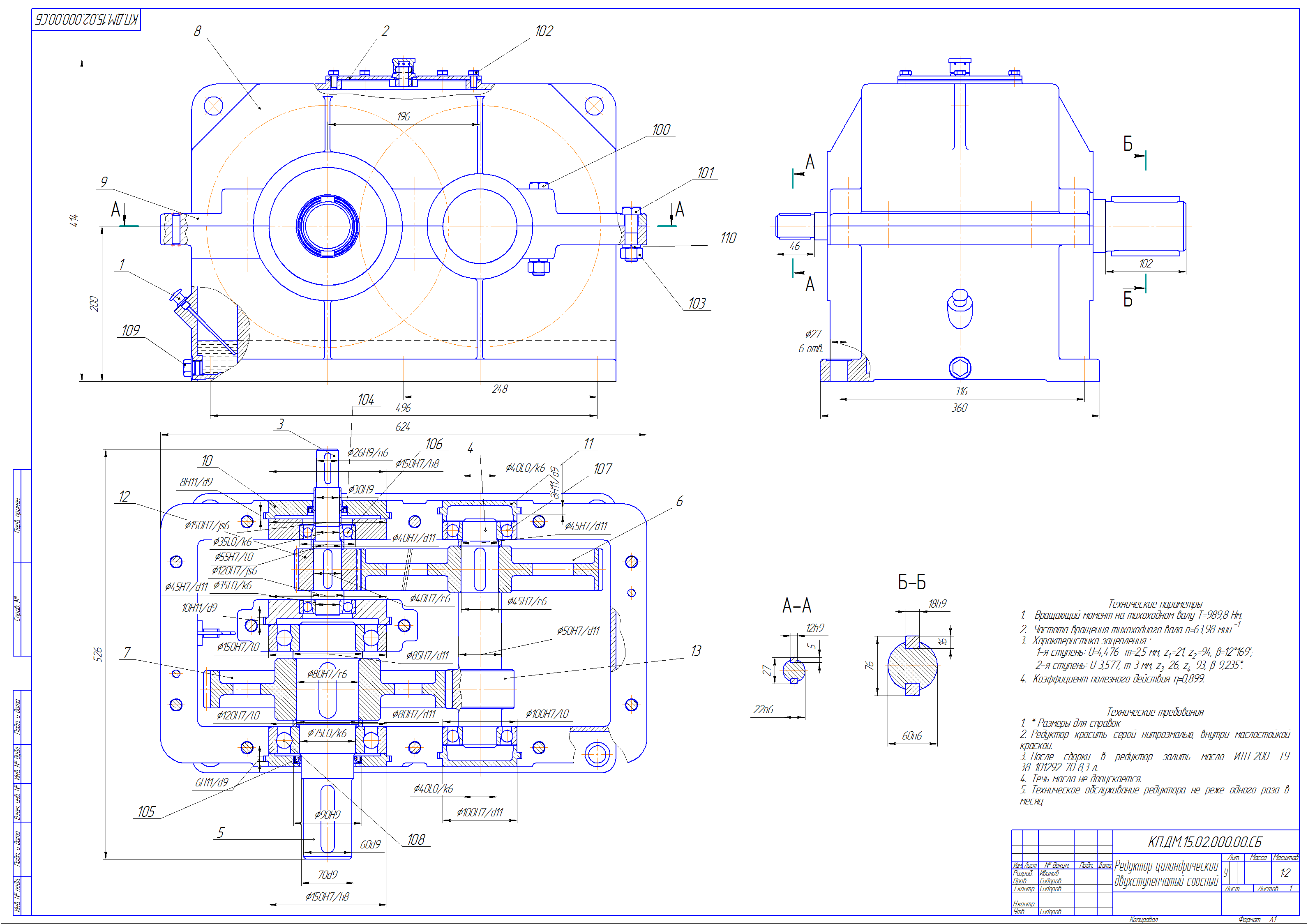

Состав: Сборочный чертеж редуктора, Деталировка (вал входной, шестерня, крышка подшипника), Спецификация на редуктор Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Расчёт привода роликового конвейера (u=45,326)

Вал входной редуктора.cdw
aksonometriya.cdw
Крышка.cdw
Редуктор.cdw
Шестерня.cdw
Спецификация.spw
Записка.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

Нет чертежа "Роликового конвейера", хотя в описании сказано, цитирую:"В результате спроектирован привод роликового конвейера оптимальных размеров."

    2

    да в записке есть такая фразао. в записке есть кинематическая схема привода (судя по всему в задании не было выполнить чертеж привода). но нигде в составе привод не заявлен, ни в описании на сайт не в пз. так то сорри.. да кстати а чертежа роликового конвейера в принципе не может быть в такой работе, т.к. проектируется привод
