Расчет привода цепного конвейера u=17.7

Омский государственный технический университет
Кафедра Машиноведения
Курсовой проект по дисциплине "Прикладная механика"
На тему: Привод цепного конвейера
Омск 2023

Спроектировать привод цепного конвейера

Исходные данные
1. Окружное усилие на звездочке – Ft , кН 2,5
2. Скорость цепи конвейера – V , м/с 1,2
3. Шаг цепи по ГОСТ 588-81 – P , мм 100
4. Число зубьев ведущей звездочки – Z 13
5. Высота установки ведущего вала – H , мм 450
6. Установочный размер ИМ – L , мм 400

Разработать

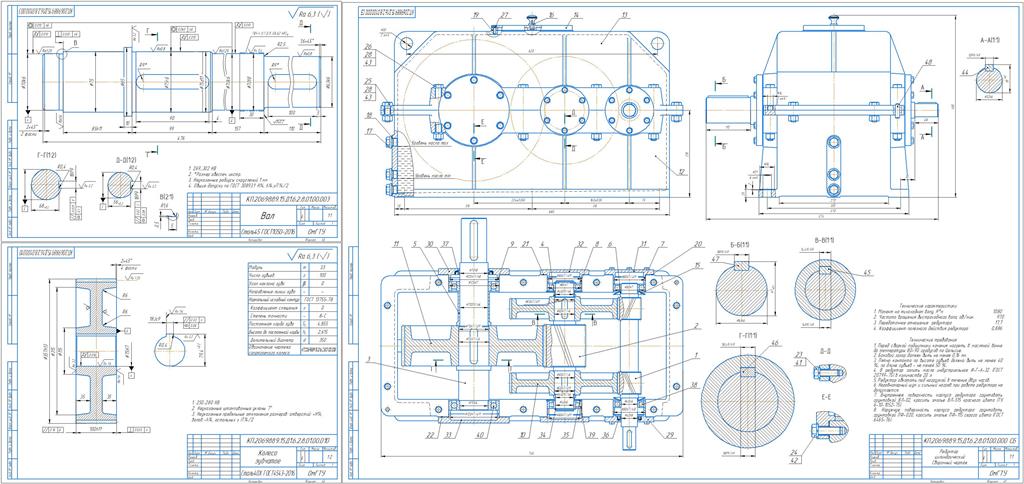

1. Сборочный чертеж редуктора
2. Рабочие чертежи деталей

Оглавление

Задание на курсовой проект по деталям машин 3
1.ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ПРИВОДА 4
2. РАСЧЁТ ЗАКРЫТОЙ ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ (БЫСТРОХОДНАЯ СПАРЕННАЯ СТУПЕНЬ) 11
3.РАСЧЕТ ЗАКРЫТОЙ ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ (ТИХОХОДНАЯ СТУПЕНЬ) 24
4.ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ВАЛОВ РЕДУКТОРА 35
5. ВЫБОР ПОДШИПНИКОВ КАЧЕНИЯ 36
6.КОНСТРУКТИВНЫЕ РАЗМЕРЫ КОЛЕС И КОРПУСА РЕДУКТОРА 37
7.РАСЧЁТ ШПОНОК 39
8.ВЫБОР МУФТЫ 41
9.СИЛОВЫЕ РАСЧЕТЫ: СТАТИЧЕСКАЯ ПРОВЕРКА ВАЛОВ И ДОЛГОВЕЧНОСТИ ПОДШИПНИКОВ 43
ЗАКЛЮЧЕНИЕ 57
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 58
