Разработка процесса сборки редуктора цилиндрического двуступенчатого соосного

Севастопольский Государственный Университет

Рассматриваемый узел представляет собой цилиндрический двухступенчатый соосный редуктор. Конструктивная особенность этого механического устройства состоит в совмещении на одной оси; расположение на общем рабочем валу мотора и редуктора.
В зависимости от разновидности редуктора, его конструктивным устройством, определяемое в этом случае типом передачи вращающего момента в механизме редуктора, их разделяют на следующие виды:
- волновые;
- планетарные;
- червячные.
Цилиндрический соосный редуктор носит своё название не по соответствию со своим внешним видом. Такое определение связано с цилиндрической формой деталей внутри редуктора.
В частности, это шестерни, посредством которых и передаётся вращение с определённым передаточным числом оборотов от электродвигателя.
Редуктор в основном служит как промежуточный привод, снижающий число оборотов основного привода, вместе с этим повышая его мощность в несколько раз.
В этом и заключается основная функциональная особенность цилиндрического редуктора; обеспечивать работу большого механического оборудования на производстве электродвигателями сравнительно небольшой мощности.
Его конструктивное устройство предусматривает эксплуатацию предпочтительно в горизонтальном положении, поскольку это способствует большей эффективности редуктора, а его КПД, может достигать до 98%. Однако такой высокий показатель зависит ещё от передаточного числа ступеней в приводе.
Редукторы могут ещё отличаться между собой формой зубьев на передаточных шестернях; прямозубые и скошенным зубом.
Редукторы, оснащённые шестернями с прямыми зубьями, имеют свои недостатки, выражающиеся интенсивным износом самих зубьев, поскольку зацепление происходит резко по всей их длине. При этом работа редуктора сопровождается повышенным шумом.
Двухступенчатые соосные редукторы с непрямолинейным расположением зубьев более практичны. За счёт того, что зацепление между косыми зубьями происходит как бы ни всей рабочей поверхностью сразу, а постепенно и последовательно каждого следующего зуба, а шум и вибрация практически отсутствуют.
В связи с этим вращение зубчатых деталей происходит легче, они не нагреваются, а их износ незначителен.
Характеристики редуктора:
Мощность: Рвх=2,2 кВт
Частота вращения: nвх=105,5 мин-1;
Общее передаточное число: i=27,1.

Состав: Редуктор, спецификация, реечный пресс, спецификация, размерная цепь промежуточного вала, схема сборки Язык документа

Софт: КОМПАС-3D 13

Файлы:

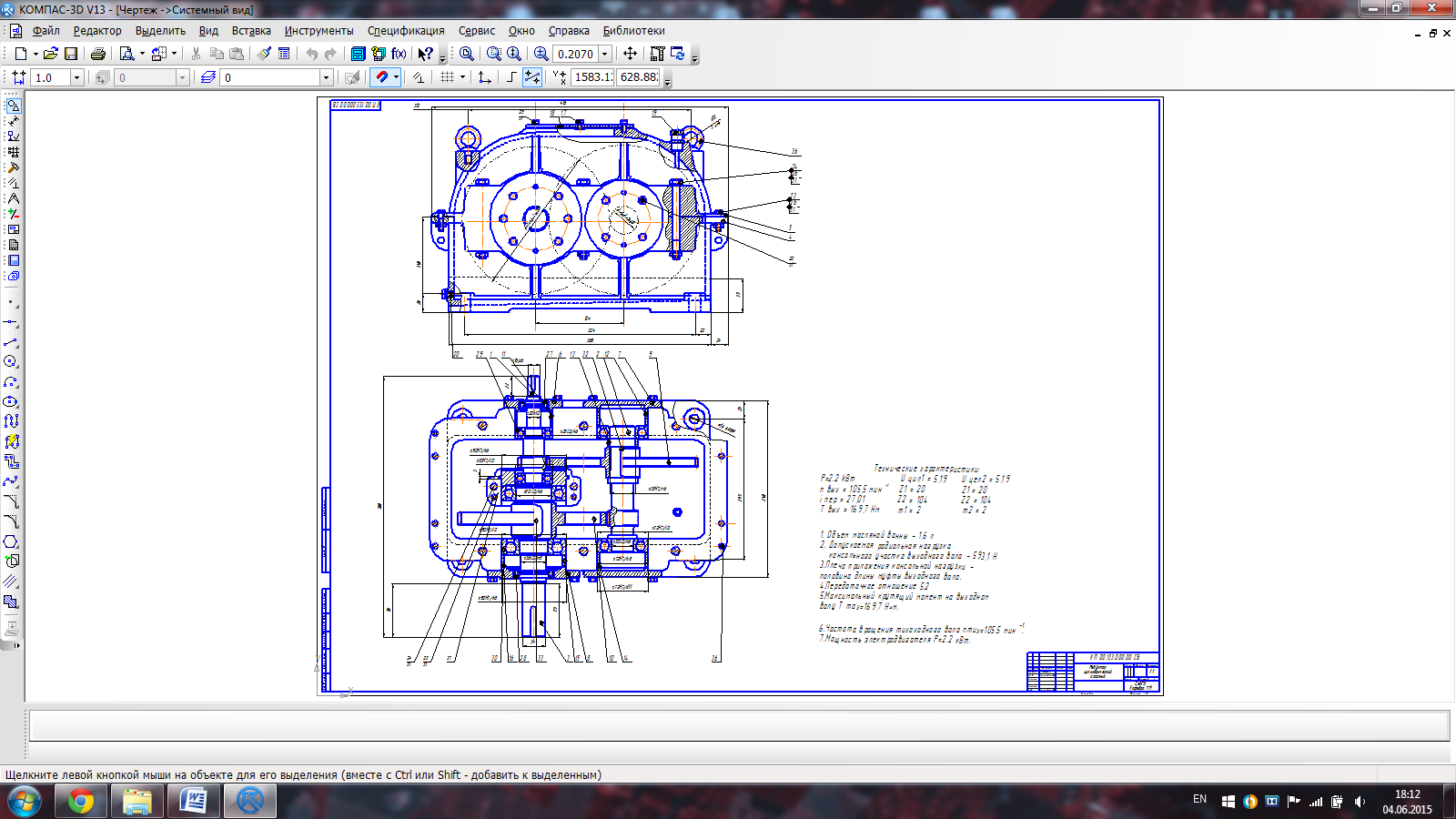

Чертеж.cdw
Курсач мой.docx
Лист задания.doc
Приложение.docx
Спецификация редуктор.spw
Реечный пресс.cdw
Размерная цепь.cdw
Реечный пресс спецификация.spw
Схема сборки.cdw
Титульный лист.docx
