Конкурс асов 3D-моделирования

Редуктор 4/1

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Зачетное задание по дисциплине "Инженерная графика"
Мелитополь 2015

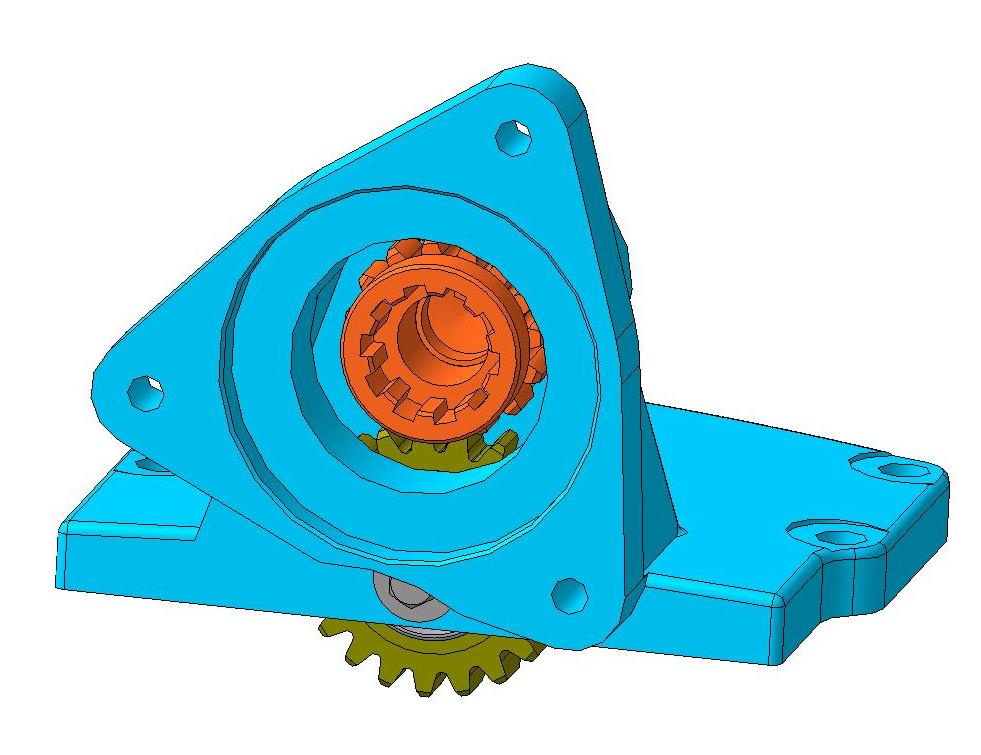

Универсальный редуктор 4/1, модель сделана с реального изделия, межосевое расстояние 60,564, модуль шестерен - 3,25

Состав: Сборочный чертеж, деталировка, 3D-модели всех деталей, 3D-сборка Язык документа

Софт: КОМПАС-3D 15.1

Сайт: www

Файлы:
3D/
3D/Вал.m3d
3D/Ведомое.m3d
3D/Ведущее.m3d
3D/Втулка.m3d
3D/Заглушка.m3d
3D/Корпус.m3d
3D/Ось.m3d
3D/Редуктор.a3d
3D/Сборка вала.a3d
3D/Ступица.m3d
2D/
2D/Вісь.cdw
2D/Вал-шестерня.cdw
2D/Втулка.cdw
2D/Заглушка.cdw
2D/Зубчате колесо.cdw
2D/Корпус.cdw
2D/Сборка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
