Редуктор червячный одноступенчатый 3D (прототип Ч-125)

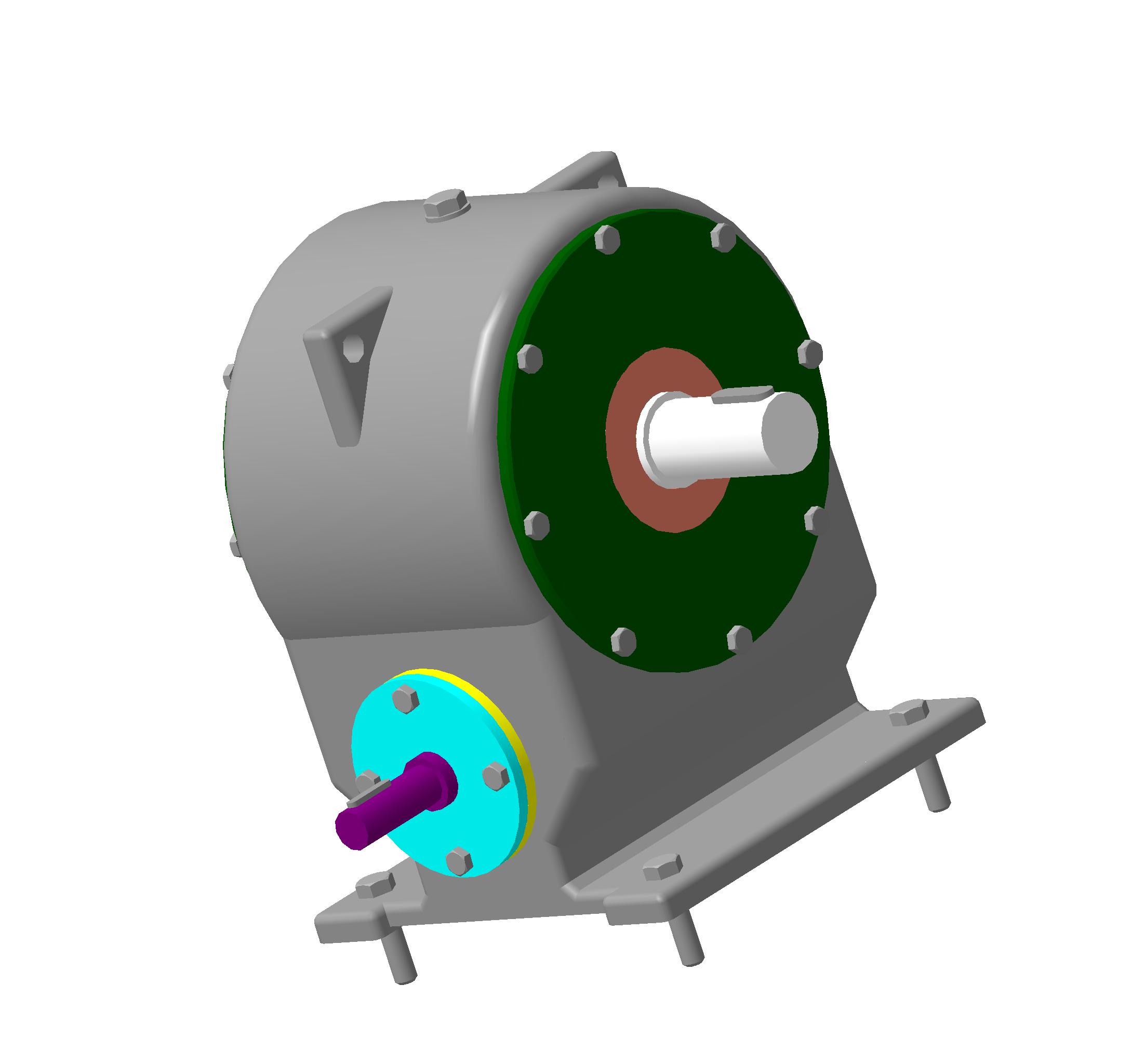

Редуктор червячный одноступенчатый, прототип Ч-125.Конкретно была изменена конструкция корпуса, изменены транспортировочные проушины, добавлен штифт на задней крышке корпуса (снимается при разборке), пробка для залива масла сверху на корпусе, пробка для слива масла снизу, пробка для контроля зацепа колеса и червяка, изменена конструкция червячного колеса (венец выполнен из безоловянной бронзы марки ЛАЖМц66-6-3-2).Сборка включает в себя: Корпус, крышки, вал быстроходный (червяк), вал тихоходный, червячное колесо, радиальные шариковые подшипники, крепежные болты, пробки, шпонки. Редуктор предназначен для увеличения крутящего момента и уменьшения частоты вращения в качестве комплектующих в приводах машин, оборудования и механизмов.Частота вращения входного (быстроходного) вала 900 об/мин, выходного (тихоходного) 50 об/мин.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор червячный одноступенчатый 3D (прототип Ч-125)

Редуктор червячный\Вал быстроходный с червяком.m3d
Редуктор червячный\Вал тихоходный.m3d
Редуктор червячный\Венчик.m3d
Редуктор червячный\Деталь.m3d
Редуктор червячный\Деталька с манжетой на тихоходный вал.m3d
Редуктор червячный\Деталька.m3d
Редуктор червячный\Диск.m3d
Редуктор червячный\Корпус.m3d
Редуктор червячный\крышка большая тихоходного вала.m3d
Редуктор червячный\Крышка подшипника задняя.m3d
Редуктор червячный\Модель.m3d
Редуктор червячный\Пробка с сапуном.m3d
Редуктор червячный\Проставка задняя.m3d
Редуктор червячный\Проставка под тихоходный вал.m3d
Редуктор червячный\Сборка вала тихоходного.a3d
Редуктор червячный\Сборка ВСЕГО.a3d
Редуктор червячный\Сборка крышка подшипника под манжету с болтами.a3d
Редуктор червячный\Сборка крышки подшипника с болтами.a3d
Редуктор червячный\Сборка крышки тихоходного вала с манжетой.a3d
Редуктор червячный\Сборка редуктора.a3d
Редуктор червячный\Сборка тихох с манж.a3d
Редуктор червячный\Сборка червячного колеса.a3d
Редуктор червячный\Сборка шкивы с ремнем.a3d
Редуктор червячный\Стакан задний.m3d
Редуктор червячный\шпонка быстроходного вала.m3d
Редуктор червячный\Шпонка под калесо.m3d
Редуктор червячный\Шпонка тихоходного колеса.m3d
Редуктор червячный\Штифт.m3d
