Редуктор червячный двухступенчатый

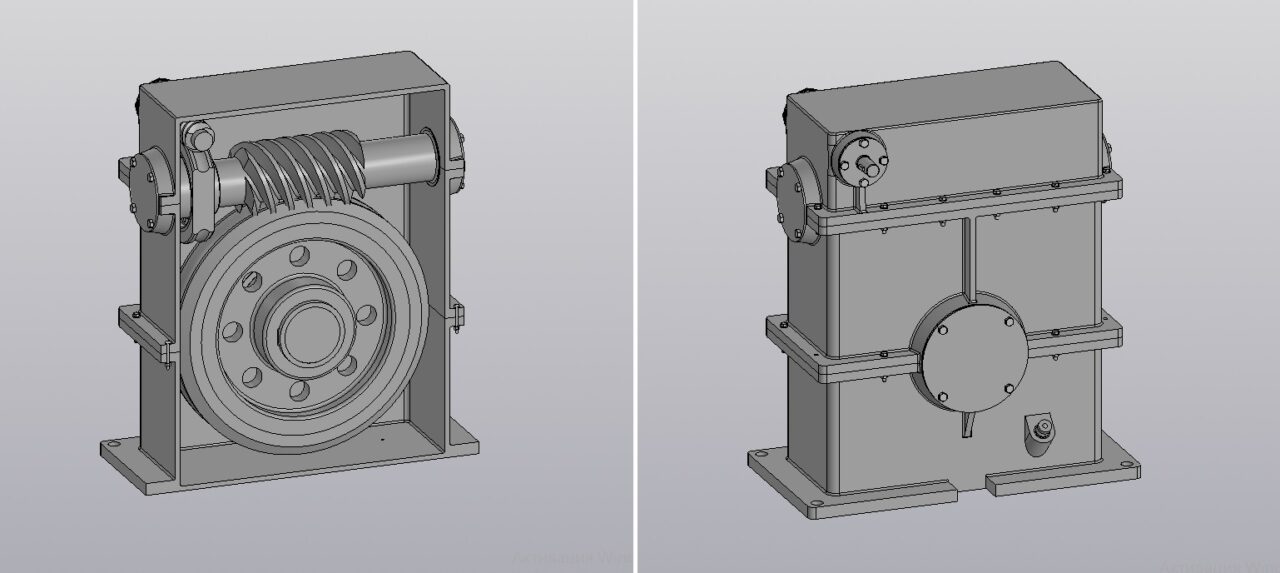

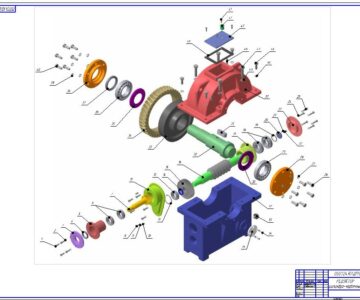

Модель с деталировкой в масштабе 1:1, имеющая 19, выполнена с помощью твердотелого моделирования.
Модель была выполнена на основе похожего редуктора. Модель используется для представления передачи крутящего момента с помощью червячной передачи.
Передача крутящего момента - 1:1,6 (максимальный крутящий момент - 42 Нм).
Габаритные размеры, мм: 567х452х631,5
Вес, кг: 217,7 кг
