Конкурс асов 3D-моделирования

Редуктор двухступенчатый

Московский автомобильно-дорожный технический университет (МАДИ)
Кафедра деталей машин
Курсовой проект по дисциплине "детали машин"
На тему "привод ленточного конвейера"
Москва 2016

Исходные данные
Натяжение ветвей двух цепей конвейера F_1 = 5,8 кН, F_2 = 2,2 кН;
Скорость цепи V = 1,65 м/с;
Диаметр барабана D = 0,32 м;
Ширина ленты b = 0,6;
Высота центра приводной станции h = 0,8 м;
Ресурс работы привода L_h = 14 тыс. час.

Оглавление
Исходные данные 4
1. Кинематический и силовой расчет привода 4
1.1. Общая схема привода. 4
1.2. Выбор электродвигателя. 5
1.3. Определение общего передаточного числа привода и разбивка его по ступеням. 5
1.4. Определение частоты вращения, мощности, крутящих моментов на валах привода. Определение минимальных диаметров валов. 7
2. Проектирование редуктора. 8
2.1. Тихоходная ступень. 8
2.1.1. Выбор материала и термической обработки. 8
2.1.2. Выбор точности изготовления колес. 8
2.1.3. Допускаемые контактные напряжения при расчете на сопротивление усталости. 9
2.1.4. Определение размеров зубчатой пары. 10
2.1.5. Скорость и силы в зацеплении. 13
2.1.6. Проверочный расчет по контактным напряжениям. 14
2.1.7. Проверочный расчет по напряжениям изгиба. 15
2.2. Быстроходная ступень. 18
3.1.1. Исходные данные. 18
3.1.1. Выбор материала и термической обработки. 18
3.1.2. Выбор точности изготовления колес. 18
3.1.3. Допускаемые контактные напряжения при расчете на сопротивление усталости. 19
2.1.4. Определение размеров зубчатой пары. 20
2.1.5. Скорость и силы в зацеплении. 23
2.1.6. Проверочный расчет по контактным напряжениям. 23
3. Расчет валов. 28
3.1. Быстроходный вал 28
3.1.1. Определение реакций опор. 28
3.1.2. Проверочный расчет вала на сопротивление усталости 30
3.2. Определение реакций опор быстроходного вала 32
3.3. Определение реакций опор тихоходного вала 33
4. Подбор подшипников. 35
4.1. Промежуточный вал 35
4.2. Тихоходный вал 37
4.3. Быстроходный вал 38
5. Выбор муфты. 40
6. Расчет шпоночного соединения 43
7. Расчет цепной передачи. 44
Список литературы: 48

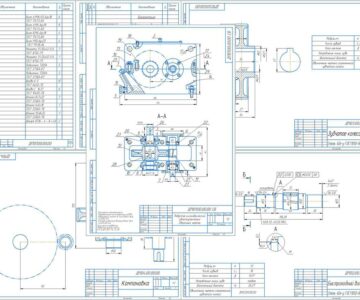

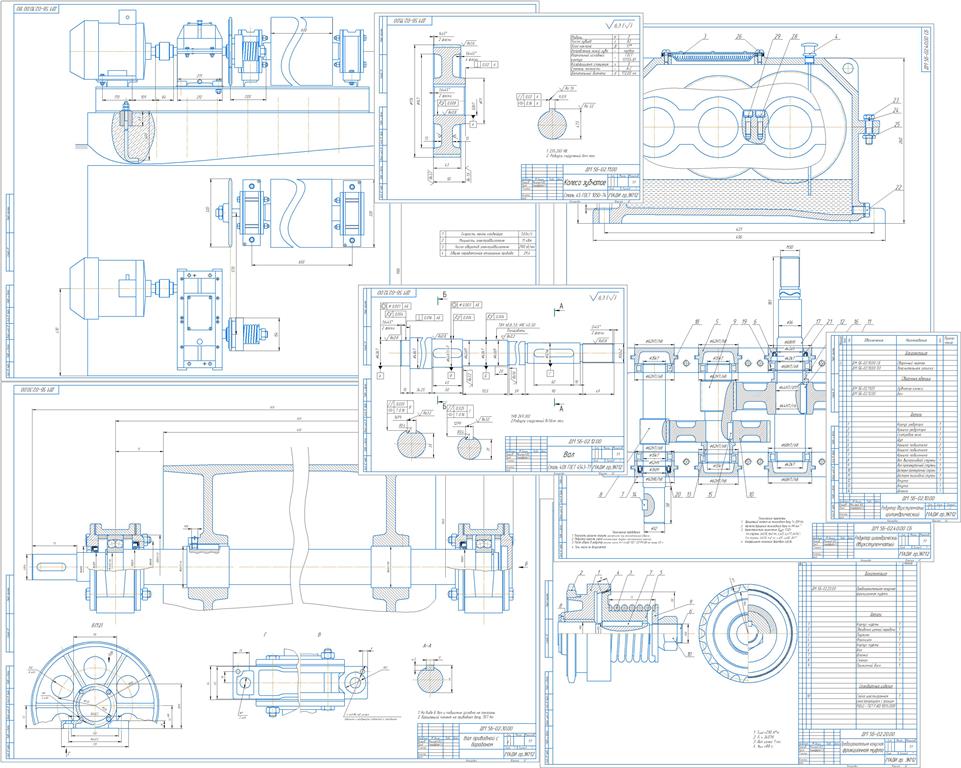

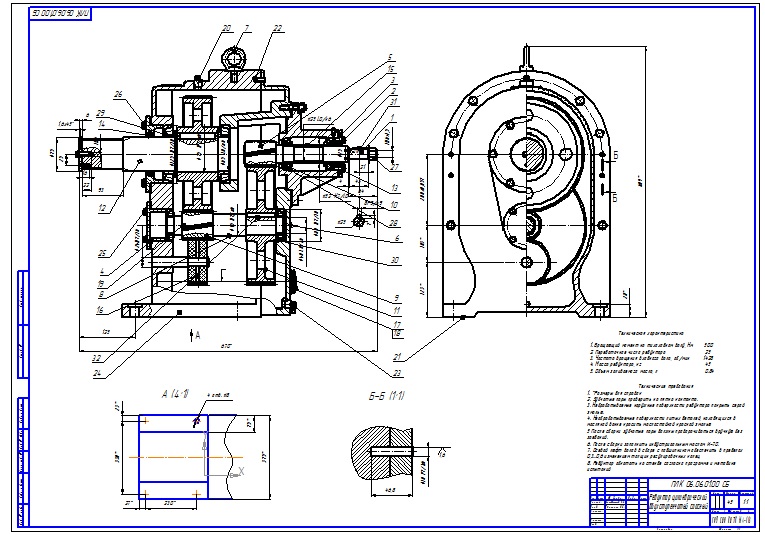

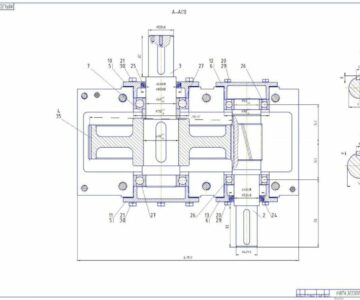

Состав: Редуктор цилиндрический двухступенчатый (СБ), Привод ленточного конвейера (СБ), Предохранительная конусная фрикционная муфта, Деталировка (вал, зубчатое колесо), Спецификация, Вал привода с барабаном Язык документа

Софт: КОМПАС-3D 18

Файлы:
koleso.cdw
mufta.cdw
r1.cdw
r2.cdw
reduktor.cdw
sborka.cdw
val.cdw
otchet.docx
baraban.cdw
