Редуктор двухступенчатый цилиндрический зубчатый

РГУПС
Основы проектирования машин
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему " редуктор двухступенчатый цилиндрический зубчатый"
Ростов-на-Дону 2019

Настоящая курсовая работа выполняется на основе знаний, полученных
при изучении дисциплин общенаучного и общепрофессионального циклов
специальности «Подъемно-транспортные, строительные, дорожные машины и
оборудование».
Настоящая курсовая работа выполняется на примере привода к
стенду для испытаний гидравлических гасителей колебаний, включающего электродвигатель, муфту упругую, редуктор зубчатый двухступенчатый цилиндрический, и гидравлический гаситель колебаний.

Содержание
Введение 5
1 Кинематический расчет привода стенда для испытаний гидравлических гасителей колебаний 7
1.1 Выбор электродвигателя 7
1.2 Общее передаточное число привода 8
1.3 Кинематические параметры привода 9
2 Расчет двухступенчатого зубчатого цилиндрического редуктора 11
2.1 Расчет быстроходной передачи редуктора 11
2.1.1 Выбор материалов шестерни и зубчатого колеса 11
2.1.2 Расчет допускаемых контактных напряжений 11
2.1.3 Расчет основных параметров зубчатой передачи 14
2.1.4 Проверка зубьев на выносливость по контактным напряжениям 16
2.1.5 Расчет допускаемых напряжений изгиба 17
2.1.6 Проверка зубьев на выносливость по напряжениям изгиба 19
2.2 Расчет тихоходной передачи редуктора 21
2.2.1 Выбор материалов шестерни и зубчатого колеса 21
2.2.2 Расчет допускаемых контактных напряжений 21
2.2.3 Расчет основных параметров зубчатой передачи 24
2.2.4 Проверка зубьев на выносливость по контактным напряжениям 26
2.2.5 Расчет допускаемых напряжений изгиба 29
2.2.6 Проверка зубьев на выносливость по напряжениям изгиба 31
3 Предварительный расчет валов редуктора 33
3.1 Ведущий вал редуктора 33
3.2 Промежуточный вал редуктора 34
3.3 Ведомый вал редуктора 35
4 Конструктивные размеры шестерён и колес привода 36
5 Конструктивные размеры корпуса редуктора 40
6 Первая компоновка редуктора 42
7 Проверка долговечности подшипников 47
7.1 Расчет подшипников ведущего вала 48
7.3 Расчет подшипников промежуточного вала 51
7.4 Расчет подшипников ведомого вала 55
8 Проверка прочности шпоночных соединений 59
8.1 Расчет шпонок на ведущем валу 59
8.2 Расчет шпонок на промежуточном валу 60
8.3 Расчет шпонок на ведомом валу 60
9 Выбор смазочного материала 61
10 Выбор посадок соединения деталей 62
11 Сборка и регулировка редуктора 63
12 Выбор и проверка муфты 65
13 Техника безопасности 67
Заключение 68
Список использованных источников 70

Исходные данные:
-Вращающий момент на валу кривошипа 0,8 кНм
-Угловая скорость вала кривошипа 6 1/с
-Радиус кривошипа 24 мм
-Допускаемое отклонение скорости +-6 %
-Требуемый ресурс 14 000 ч

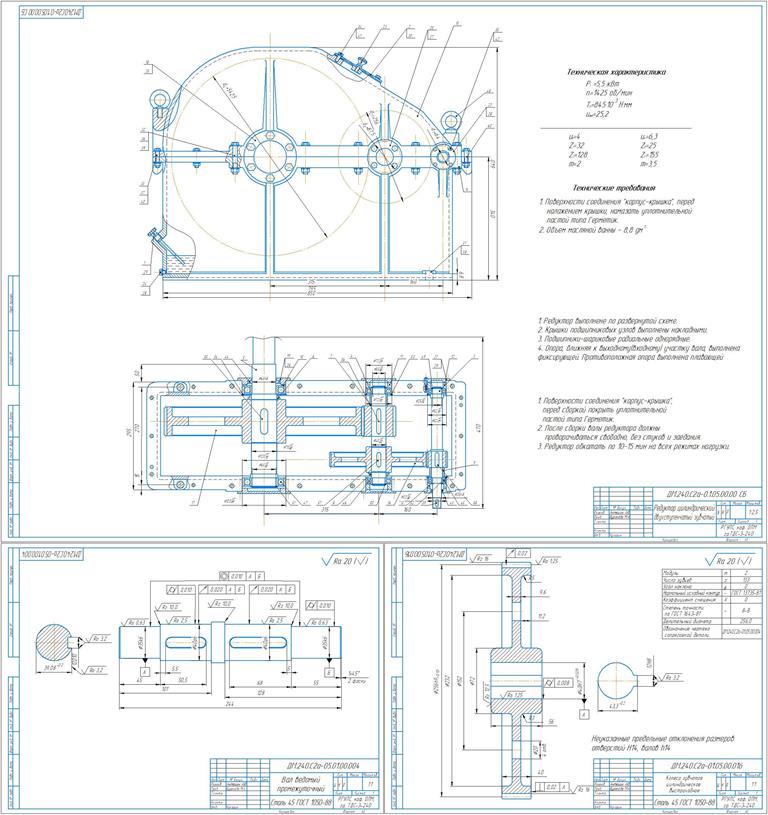

Состав: ПЗ, Вал промежуточный, колесо быстроходное, редуктор, спецификация Язык документа

Софт: КОМПАС-3D 16,1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор двухступенчатый цилиндрический зубчатый

редутор/Вал промежуточный.cdw
редутор/Колесо быстроходное.cdw
редутор/ПЗ.docx
редутор/Редуктор.cdw
редутор/Спецификация.spw
редутор
