Проектирование двухступенчатого цилиндрического редуктора вертолета

Самарский Государственный Аэрокосмический Университет им. академика С. П. Королева
Кафедра Основ конструирования машин
Курсовой проект по дисциплине "Детали машин и механизмов"
На тему "Проектирование двухступенчатого цилиндрического редуктора вертолета"
Самара 2010

В данной работе проектируется двухступенчатый цилиндрический редуктор . Выходная ступень выполнена по консольной схеме . Обе ступени – цилиндрические .Входной и выходной валы выполнены по соосной схеме. Разработана конструкция редуктора для передачи и усиления крутящего момента с вала двигателя на винт. Обоснована целесообразность использования цилиндрических колёс.

Сила тяги на несущем винте 8,5 кН
Несущая сила на винте 0,5 кН
Частота вращения выходного вала 250 об/мин
Мощность на выходном валу 145 кВт
Частота вращения входного вала 1850 об/мин
Расчетная долговечность 1200 ч
Расстояние от плоскости подвески до несущего винта 650 мм

Состав: ГЛАВНЫЙ РЕДУКТОР ВЕРТОЛЕТА (СБ), Деталировка (Вал-шестерня, Колесо зубчатое, Крышка подшипника,Стакан). Спецификация. Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование двухступенчатого цилиндрического редуктора вертолета

Просмотр файлов
Главный редуктор вертолета 1\Вал-шестерня.cdw

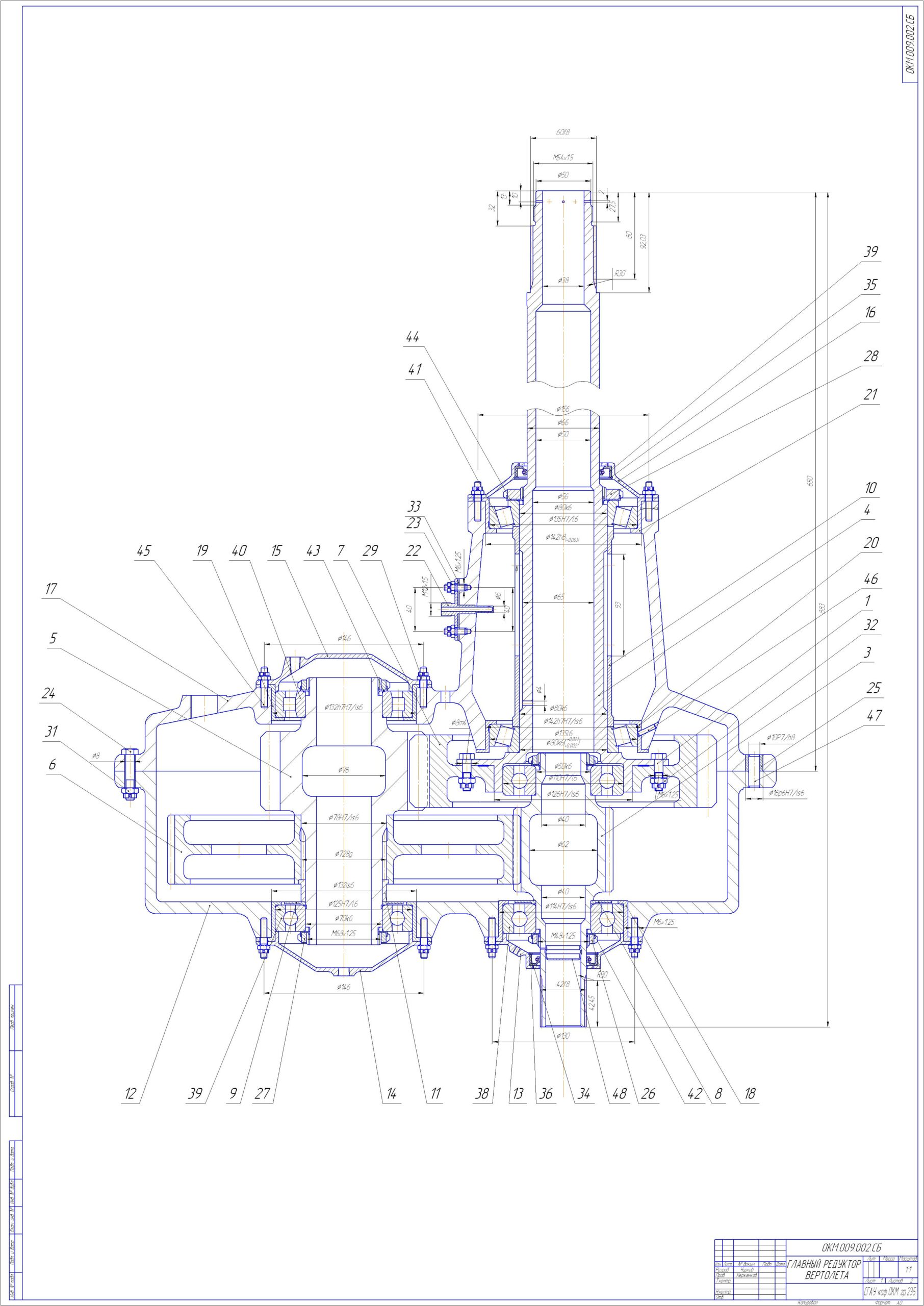

Главный редуктор вертолета 1\Главный редуктор-1.cdw
Главный редуктор вертолета 1\Главный редуктор-2.cdw
Главный редуктор вертолета 1\Записка.DOC
Главный редуктор вертолета 1\Колесо зубчатое.cdw
Главный редуктор вертолета 1\Крышка подшипника.cdw
Главный редуктор вертолета 1\Спецификация-1.cdw
Главный редуктор вертолета 1\Спецификация-2.cdw
Главный редуктор вертолета 1\Спецификация-3.cdw
Главный редуктор вертолета 1\Стакан.cdw
Главный редуктор вертолета
